下地が塩ビシートとゴムシートの物件を、リベットルーフで全面改修した事例。

姫路市立広嶺中学校 屋上防水改修工事

下地が塩ビシートとゴムシートの物件を、リベットルーフで全面改修した事例。

解説

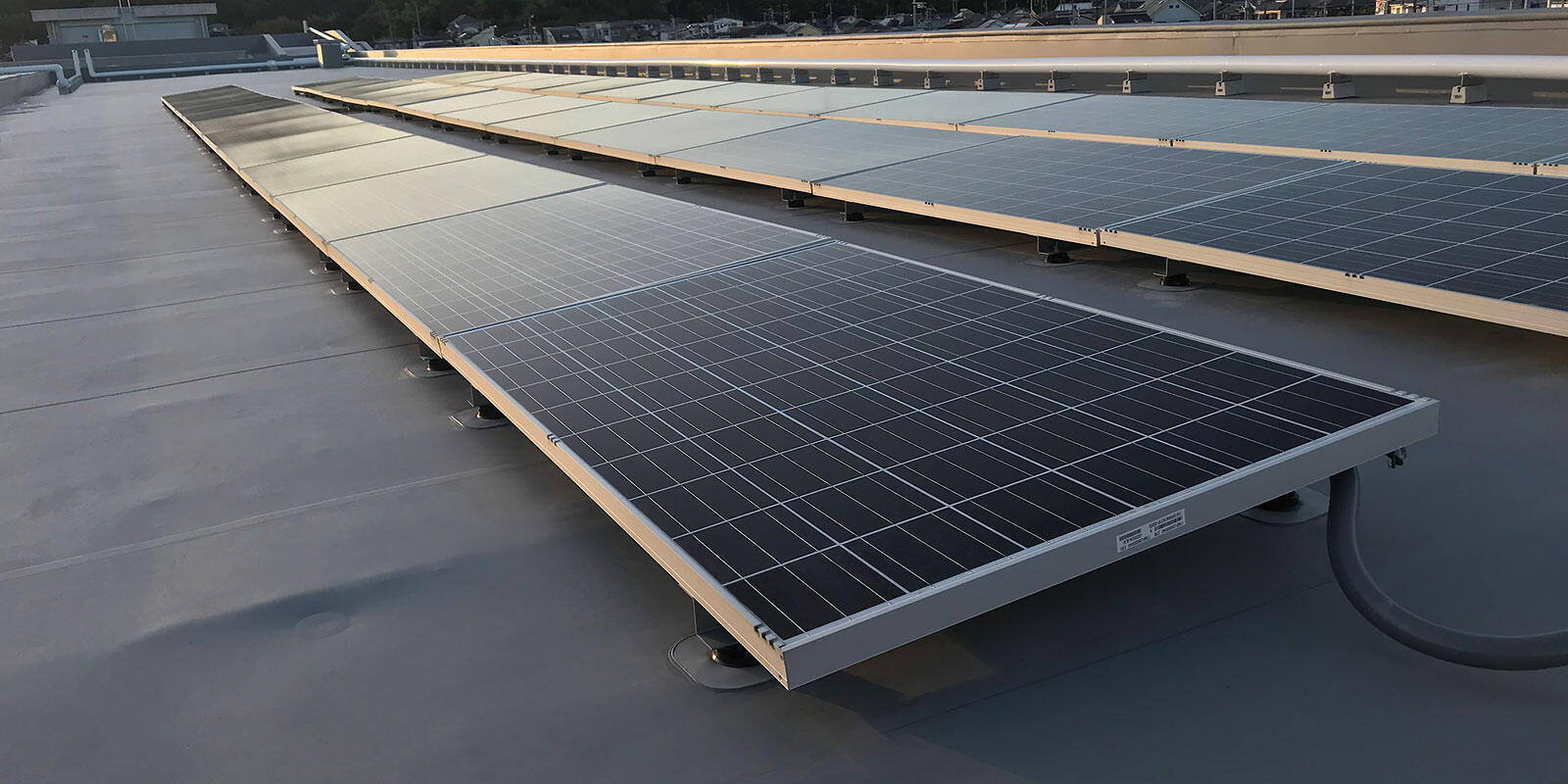

既存防水層が塩ビシートとゴムシートの2種類で施工されていたところを、リベットルーフによる「かぶせ工法」を用いることで、全面リベットルーフにて防水改修を行いました。また、防水改修工事と合わせて、太陽光発電用の架台設置も行いました。
(現場レポート31号に掲載)

サブイメージ

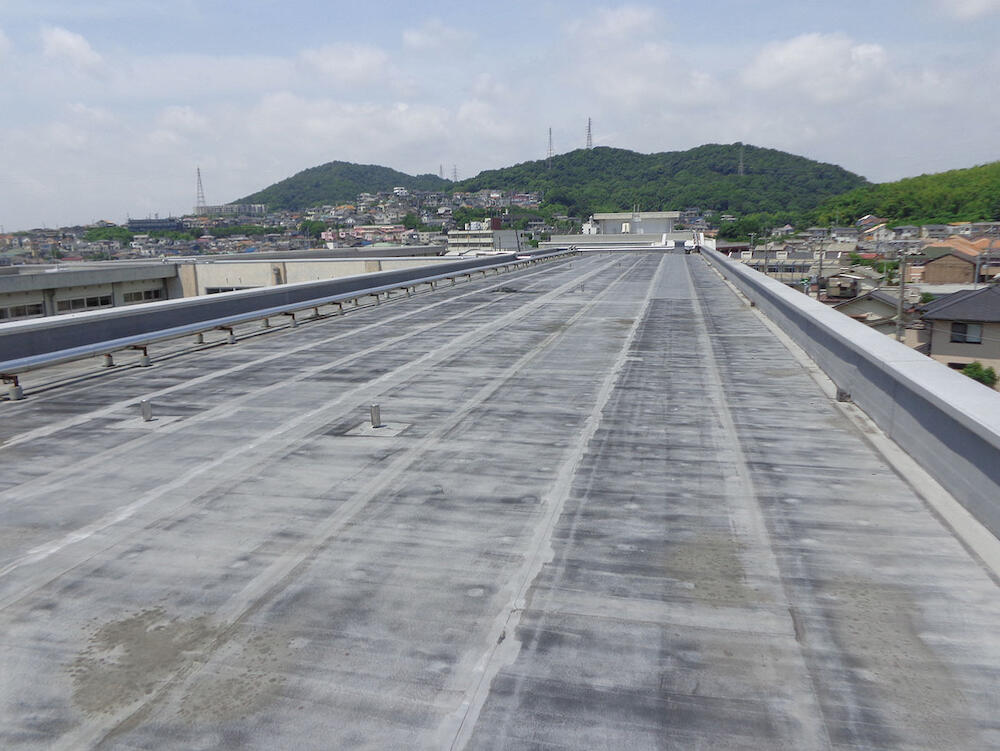

【改修前】

サブイメージ

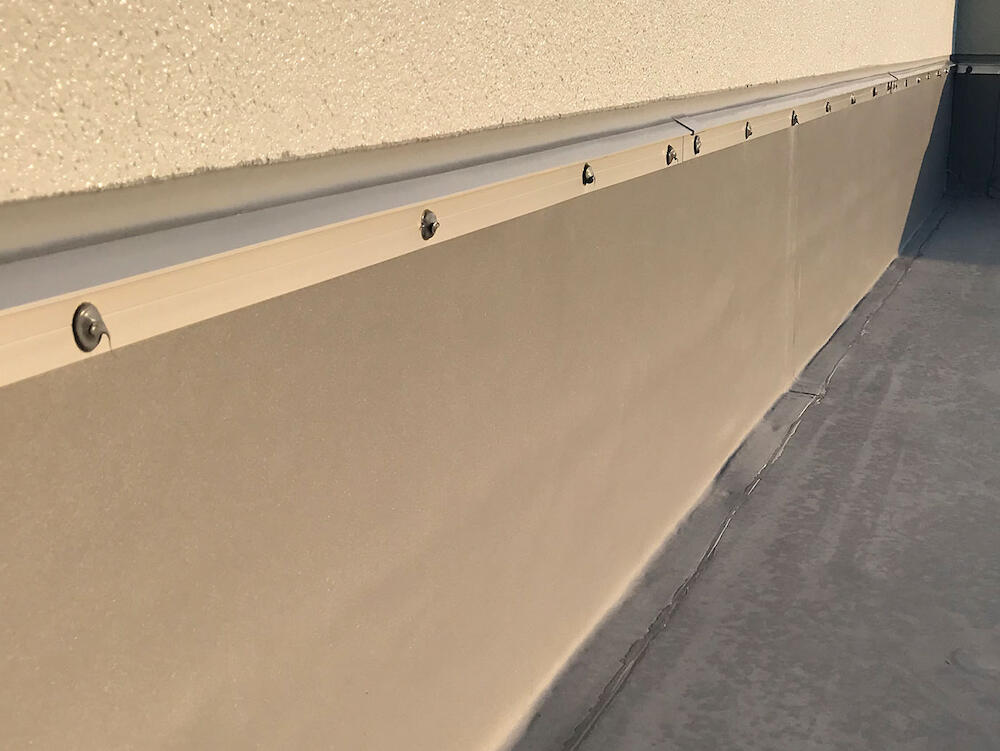

【改修後】

姫路市立広嶺中学校 屋上防水改修工事

構造 RC造
所在地 兵庫県 姫路市
施主 姫路市
設計 株式会社鷲尾建築設計事務所
施工 株式会社吉田組
防水施工 第一化学工業株式会社
建物の種類 学校教育施設
施工時期 H29.8〜H29.9
下地 コンクリート下地(RC/PC/PCaなど)
仕様・規模 アンカー固定工法
MIH-SGM15:2,157㎡
連結ディスクPVC EBディスク仕様
1段5°勾配
10.0kW(京セラ製)
断熱仕様 非断熱工法
シート固定方法 アンカー固定
