エアードライシステム

建物の「長寿命化」と「省エネ性向上」を実現

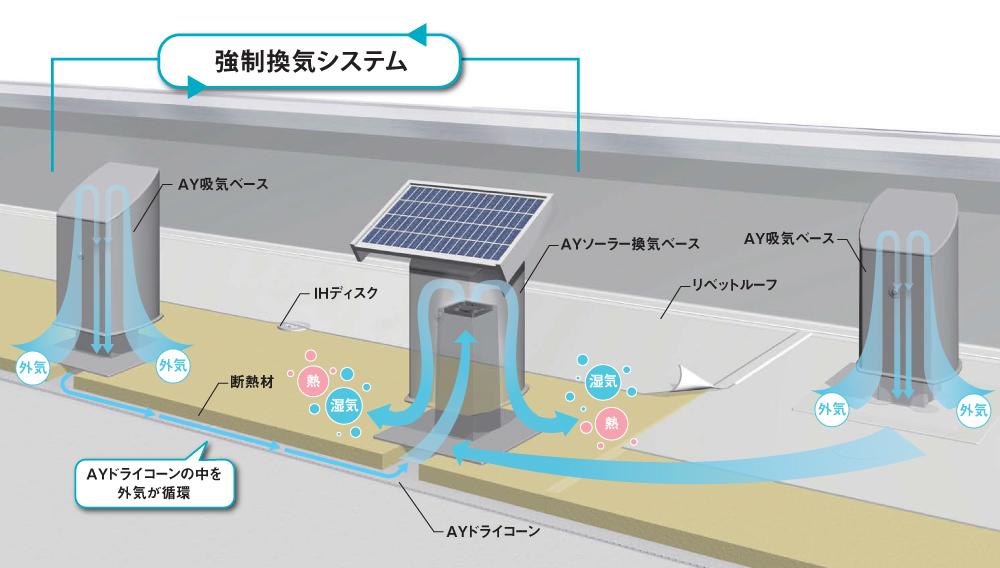

リベットルーフ「エアードライ」システムは、強制換気を行い、湿気や熱を防水層外へと排出します。室内・躯体の温度変化を抑制し、リベットルーフの長寿命化も期待できます。
通気層である「AYドライコーン」を敷設後(断熱仕様の 場合は断熱材も敷設)、防水層を完成させます。その後、「AYソーラー換気ベース」と「AY吸気ベース」を設置 (防水層、断熱材、通気層はくり抜き加工)し、ベースに 防水シートの増し貼りを行い、システムを完成させます。

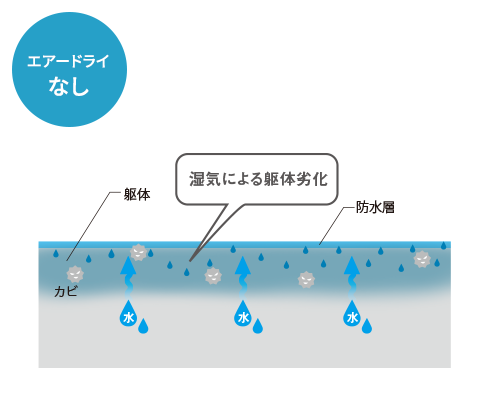

建物躯体には水分が含まれており、適切に防水層外へと排出させることが重要です。

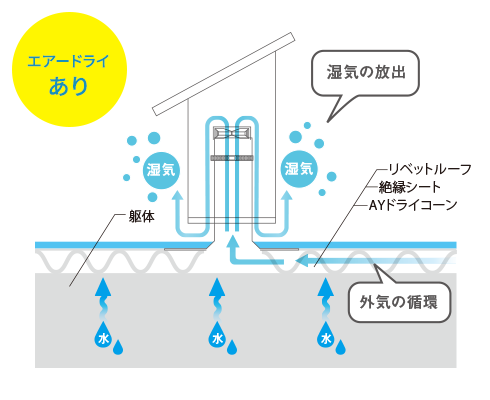

エアードライシステムは、湿気を防水層外へと排出し、防水層内の湿度を低下させます。
これによって、躯体内部の鉄筋が腐食することを抑制し、躯体の健全化が期待できます。

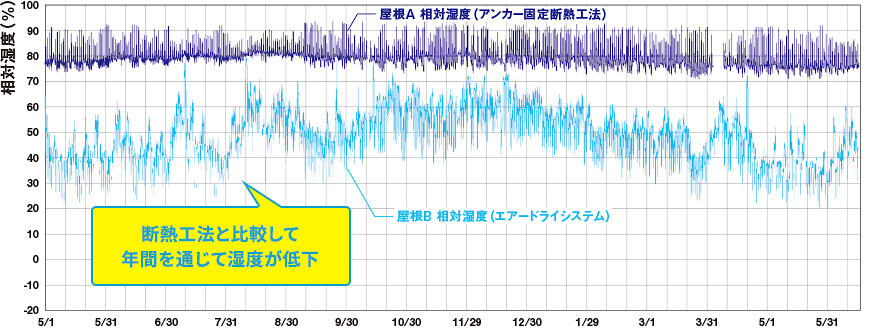

産業技術総合研究所で実施した試験で防水層内の湿度低下を確認

断熱工法は、相対湿度が90％前後であるのに対して、エアードライシステムを導入した場合、40〜70％になり、年間を通じて相対湿度が低下していることが確認できます。

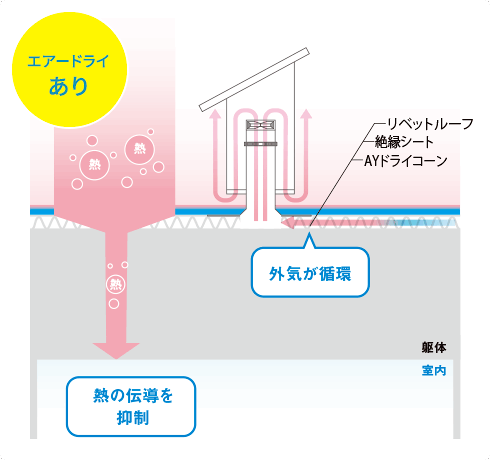

エアードライシステムの導入によって、外気が防水層内を循環。
夏季、冬季のいずれにおいても、室内と躯体表面の温度変化を抑制することが期待できます。

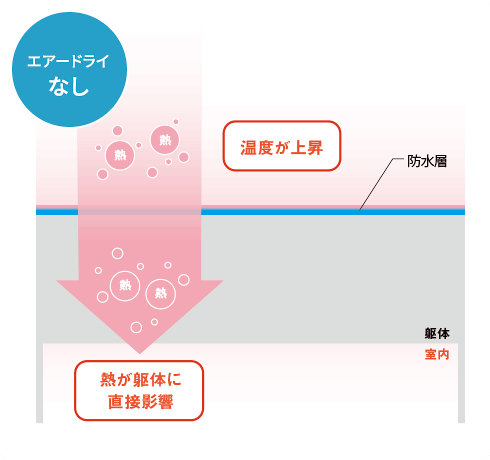

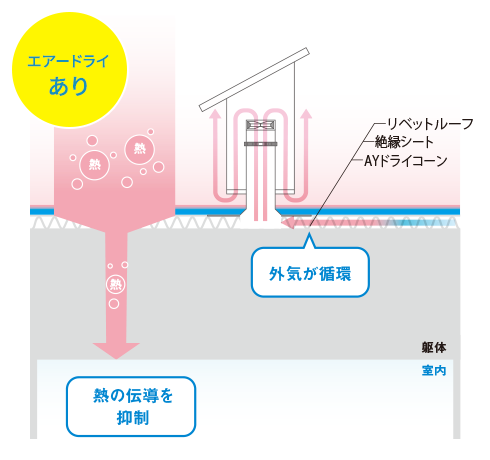

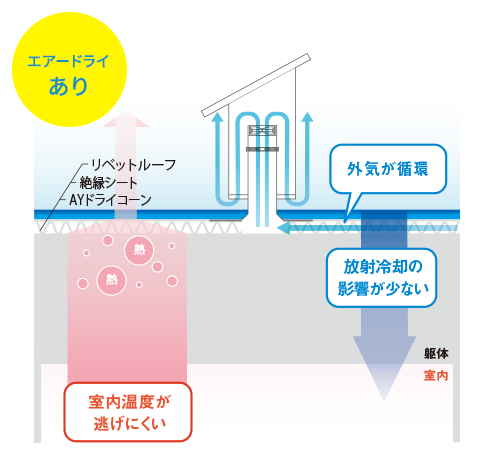

夏季における建物躯体・室内への熱の伝わり方

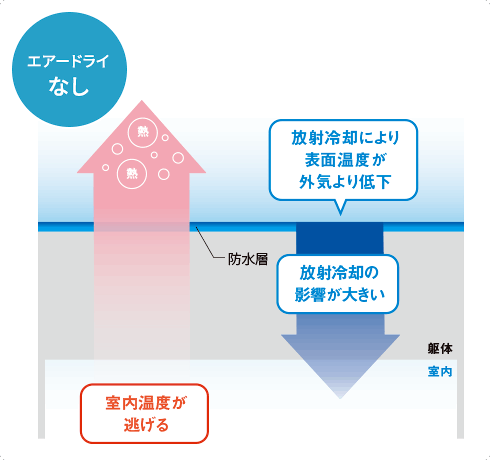

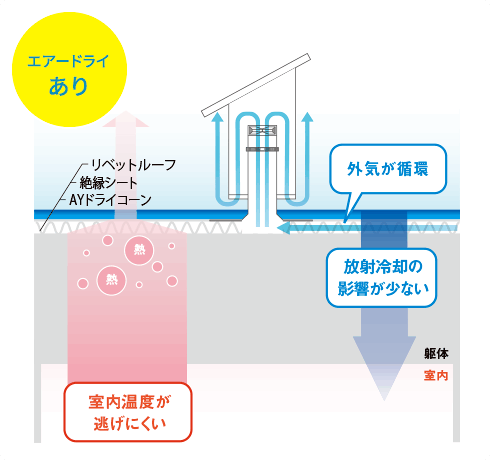

冬季における建物躯体・室内への熱の伝わり方

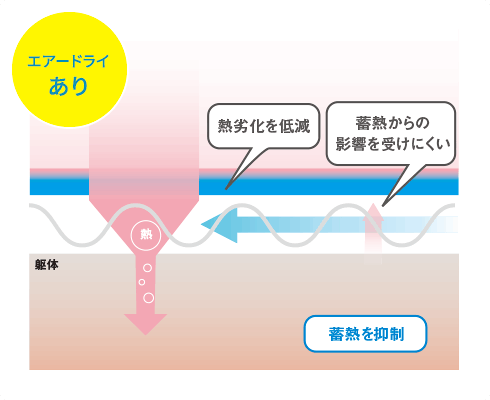

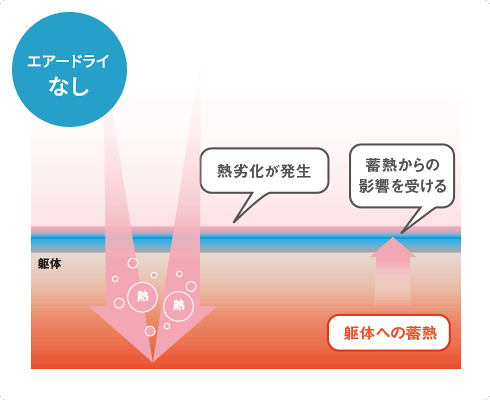

エアードライシステムの導入によって、建物躯体への蓄熱を抑制。
その結果、蓄熱から生じる防水層の熱劣化を抑制することが期待できます。

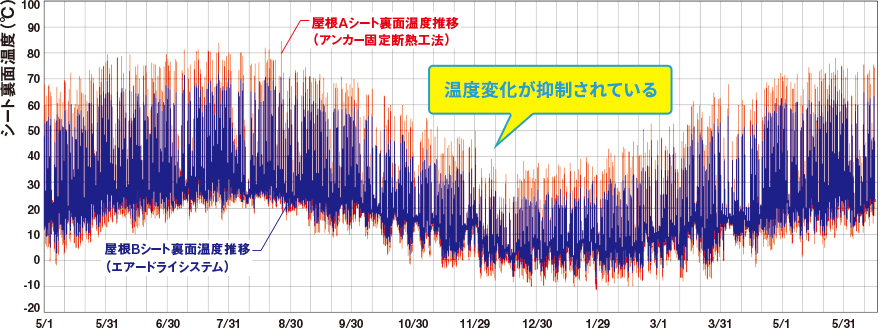

シート裏面の温度推移から、シートへの熱の影響が軽減されることが確認

防水シート裏面の温度変化を測定したのが上のグラフです。エアードライを導入した屋根の方が、温度変化が抑制されていることが確認できます。

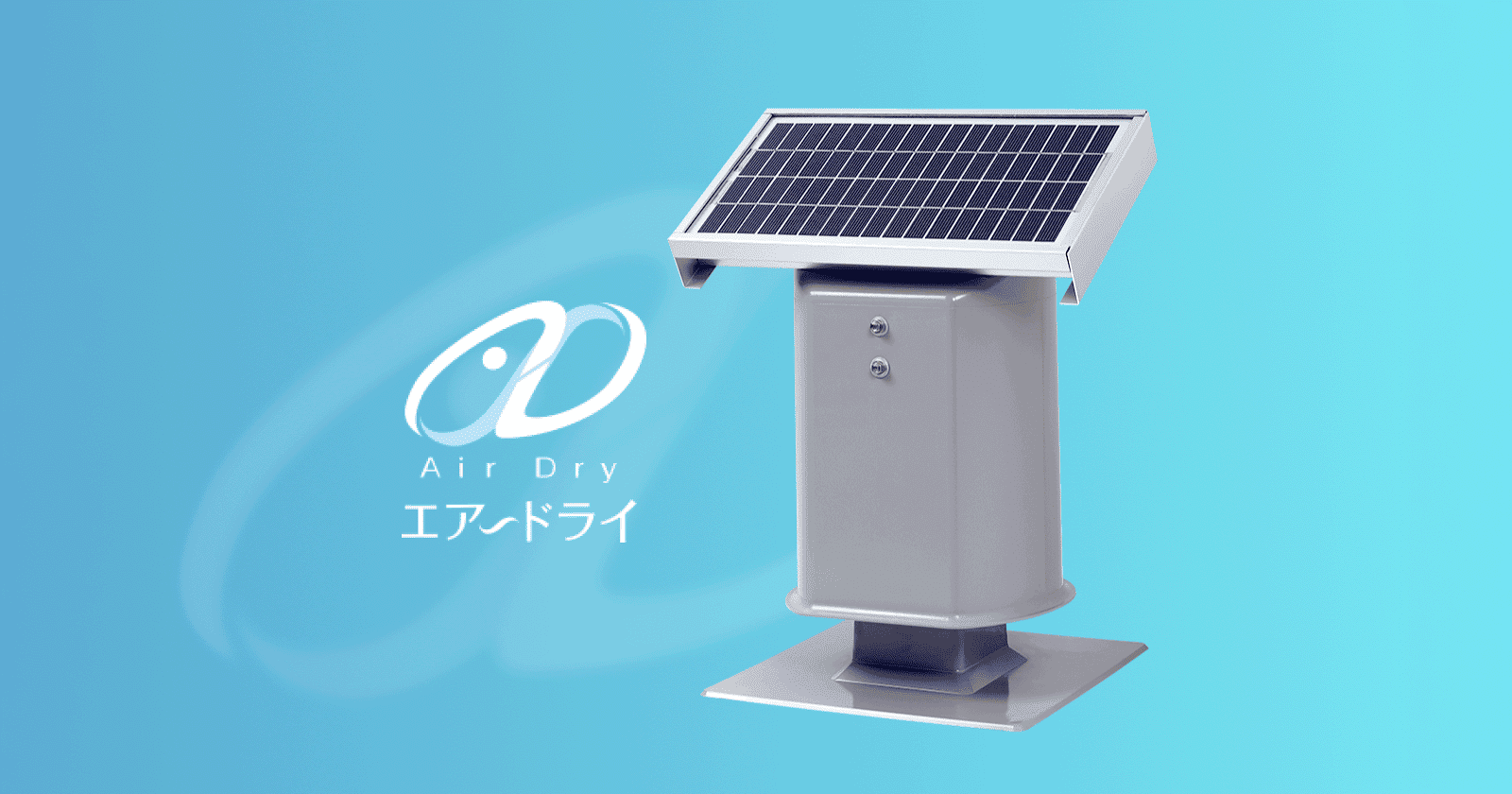

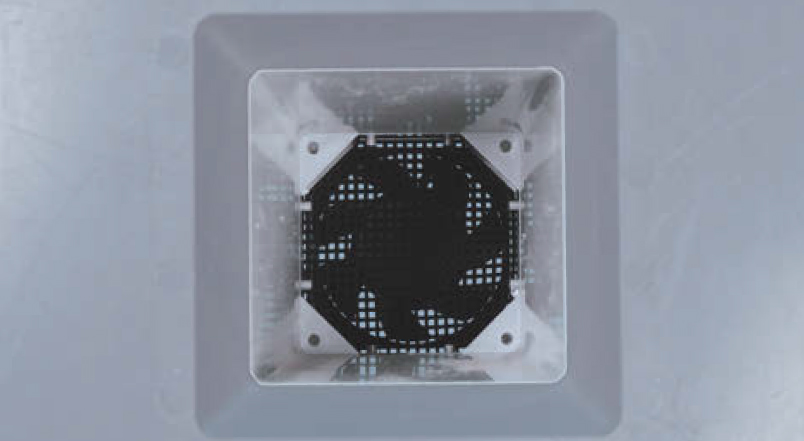

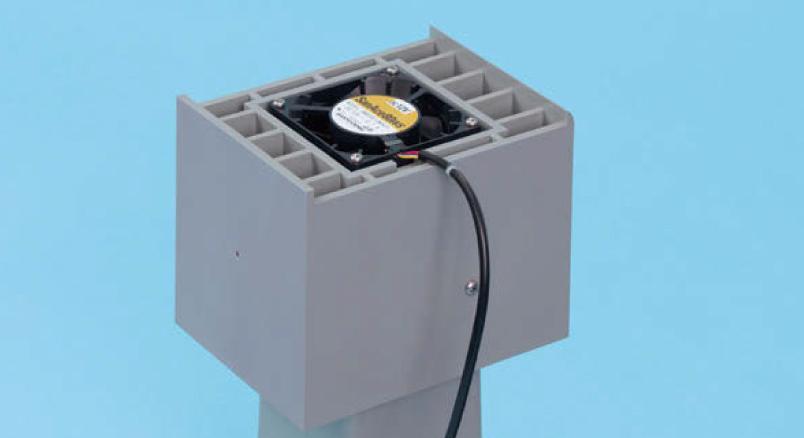

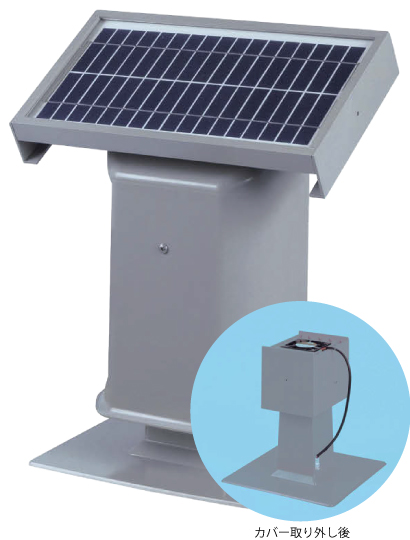

AYソーラー換気ベース

※AC電源でDCファンを稼働させる仕様もあります。

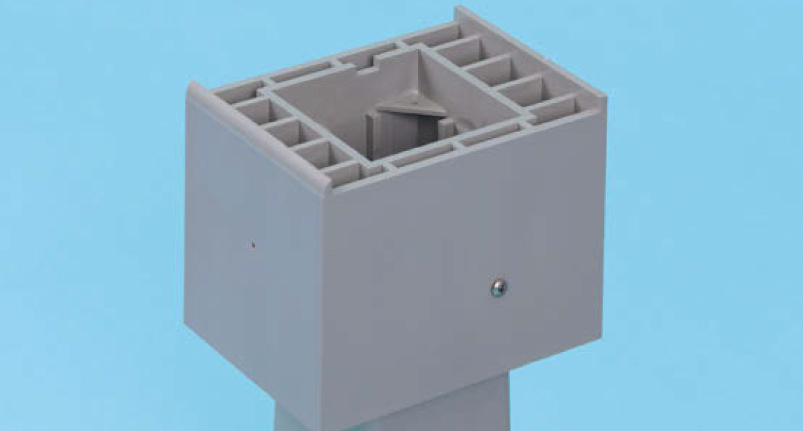

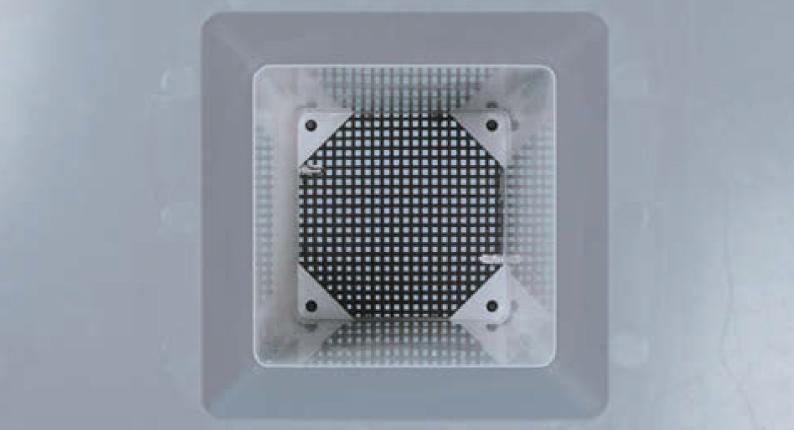

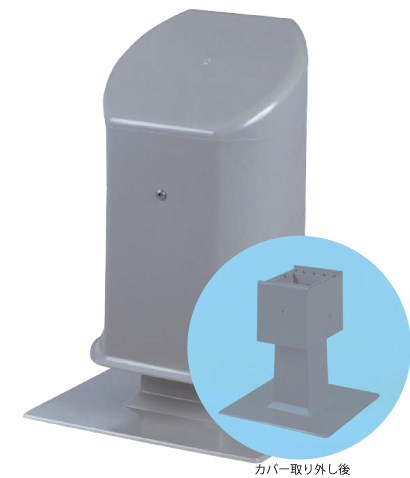

AY吸気ベース

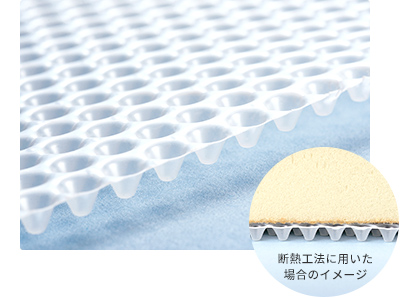

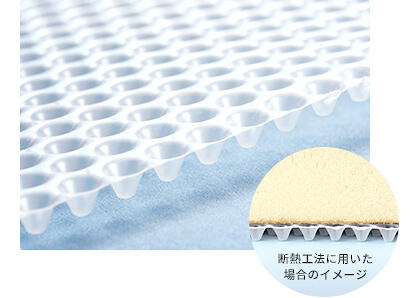

AYドライコーン
