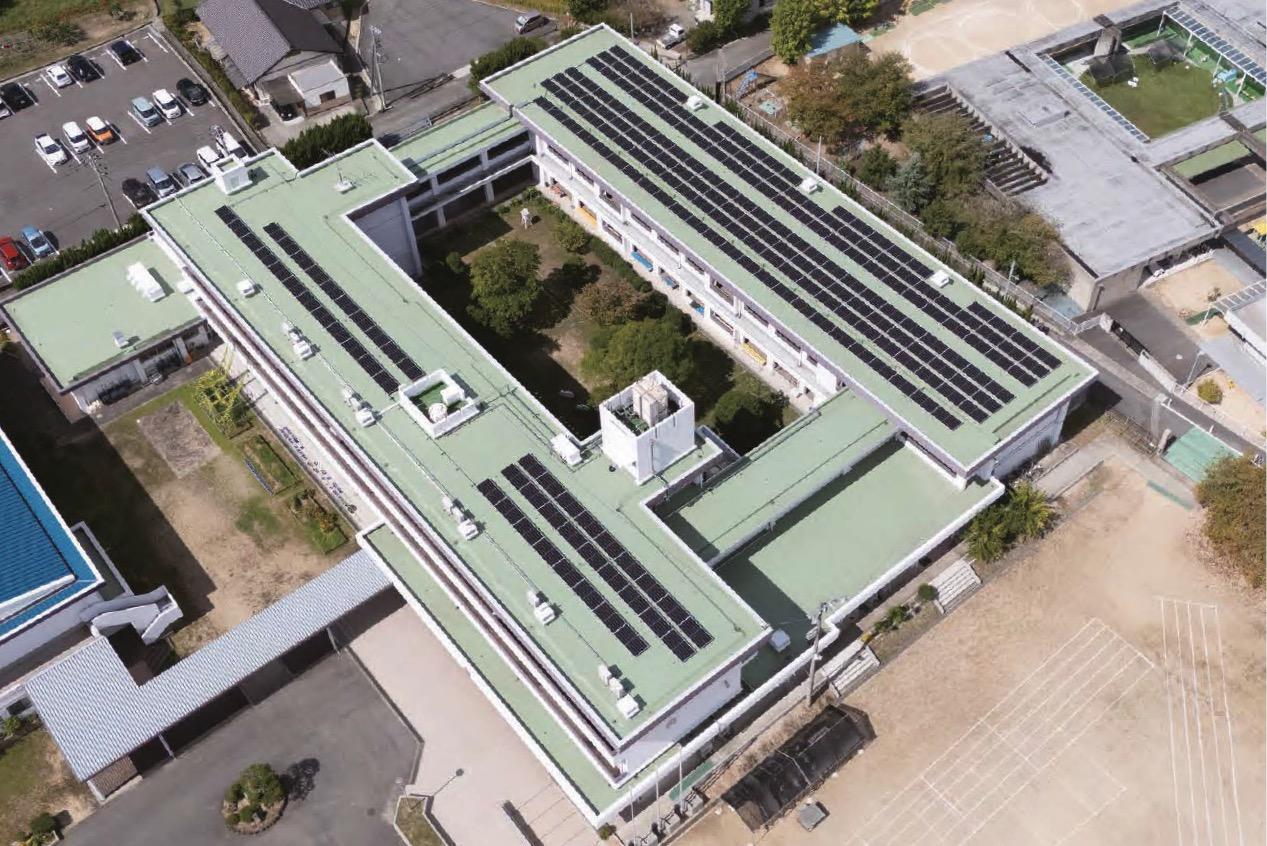

本事例は、学校施設長寿命化改良工事による、防水改修に併せて太陽光発電設備導入を段階的に進めた事例です。太陽光発電設備を設置するにあたり、防水層と架台基礎が一体化できる構造を持つ「連結ディスクADC」が採用されました。また、屋根の複雑な平場構成と限られた設置スペースの中で、低設置が可能な同製品を活用し、工程調整とスペース活用を両立しています。
(現場レポート39号掲載)

連結ディスクADCを活用し、防水改修と太陽光設備設置の段階的導入を実現。

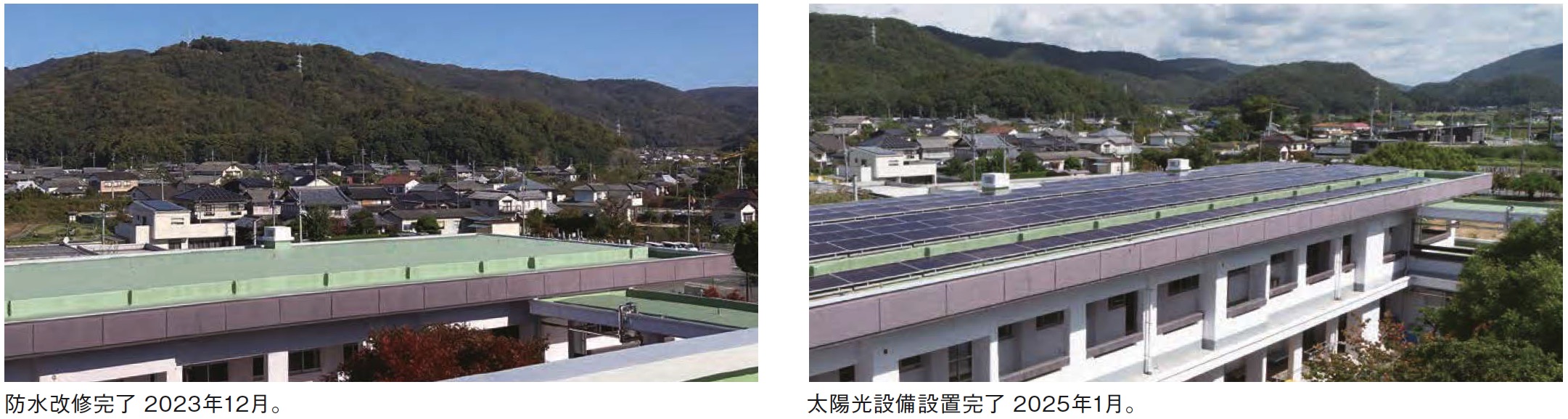

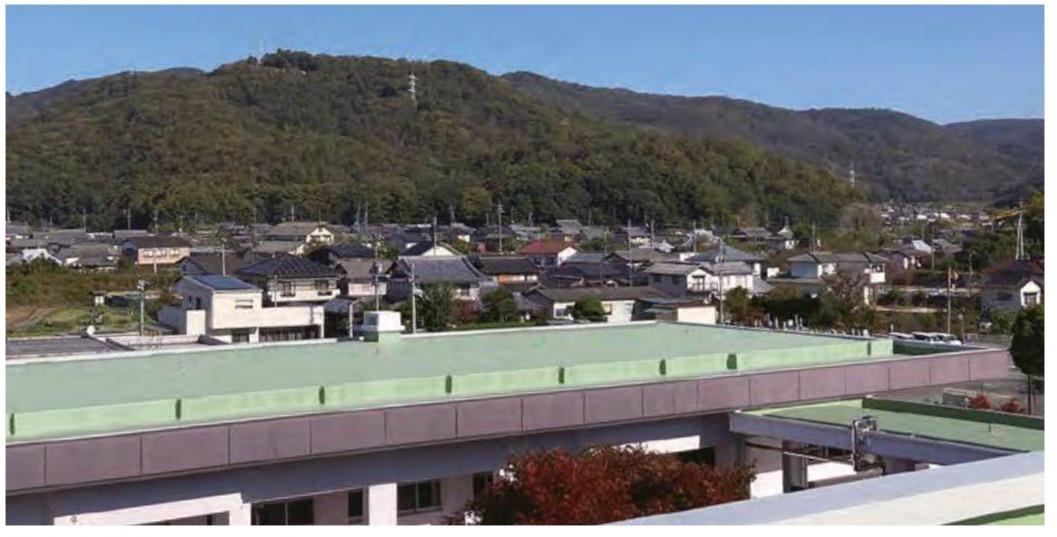

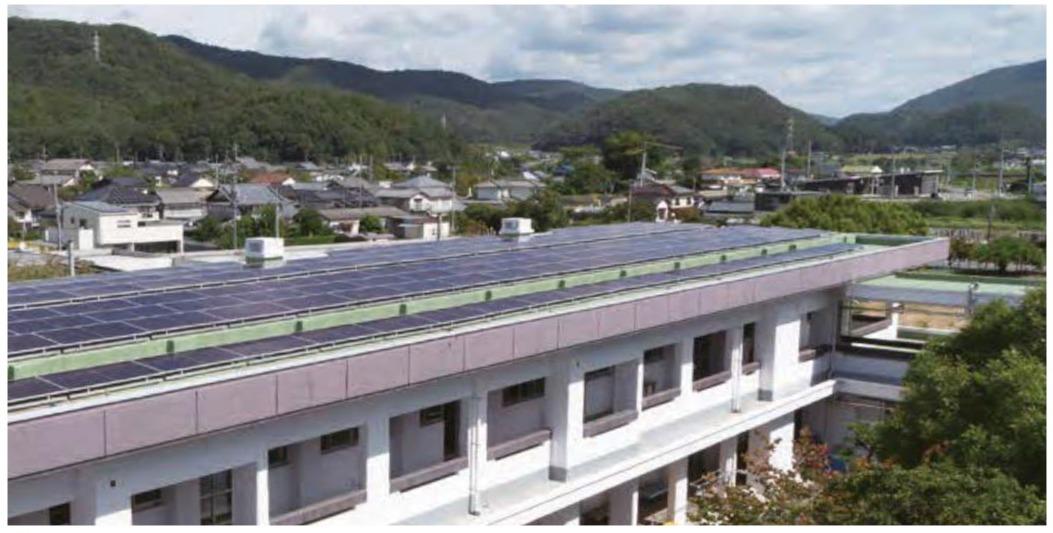

防水改修を先行して完了させたのち、一定期間を設けて太陽光設備を設置しました。計画時から段階施工を前提にスケジュールが組まれており、同一の防水施工店が一貫して担当することで、防水層の品質確認を行い、他工事との工程整合を図っています。

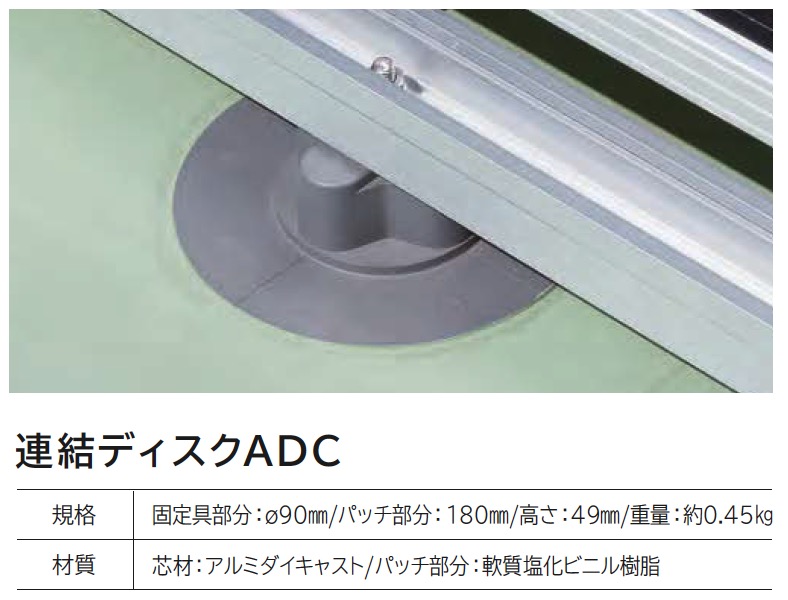

「連結ディスクADC」の軽量性と、リベットルーフと一体化する構造が、築年数を経た校舎にも適し、計画的な施工を支えました。

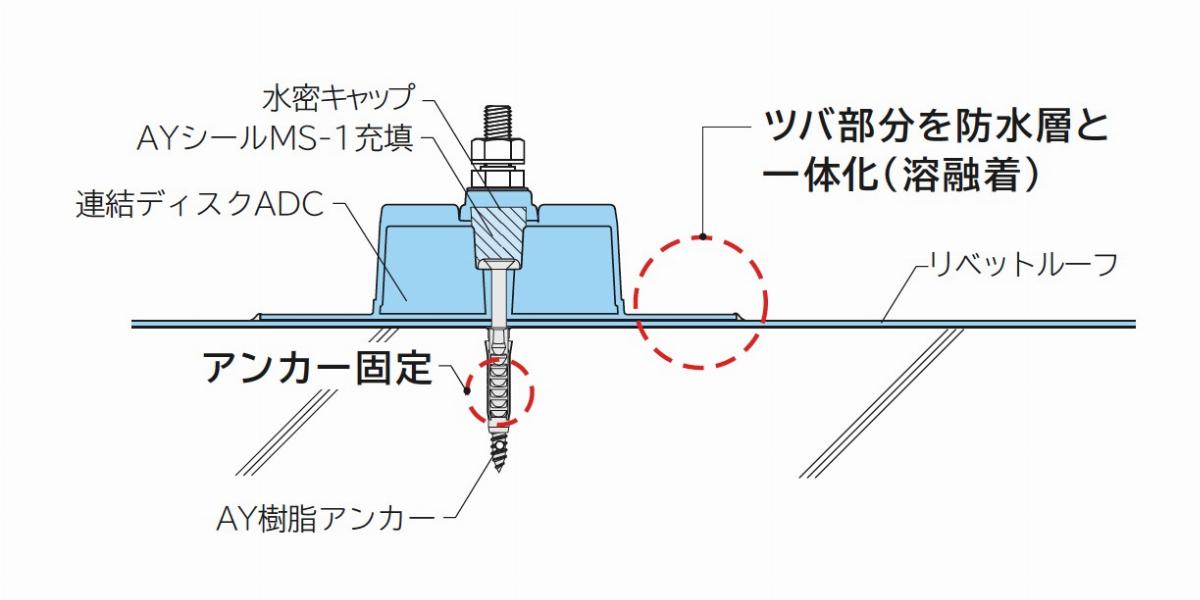

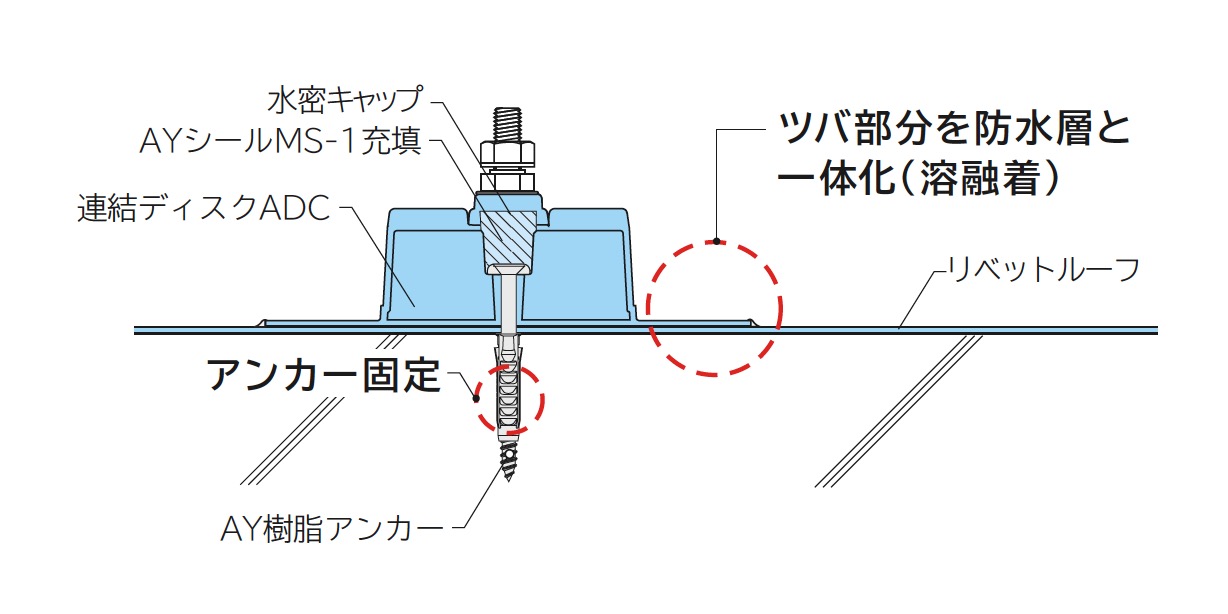

段階的導入を支える、リベットルーフと連結ディスクADCの一体構造

モジュールの低設置でスペースを有効活用。複雑な屋根形状にも柔軟に対応。

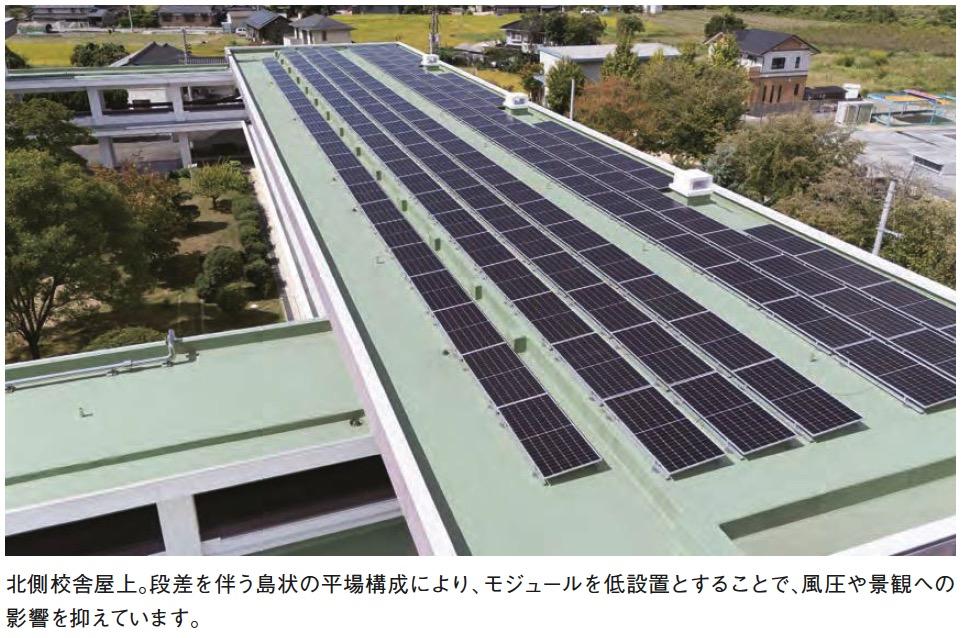

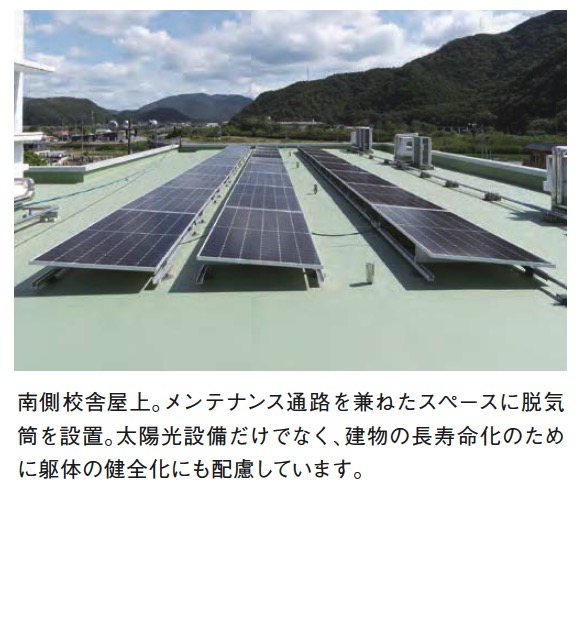

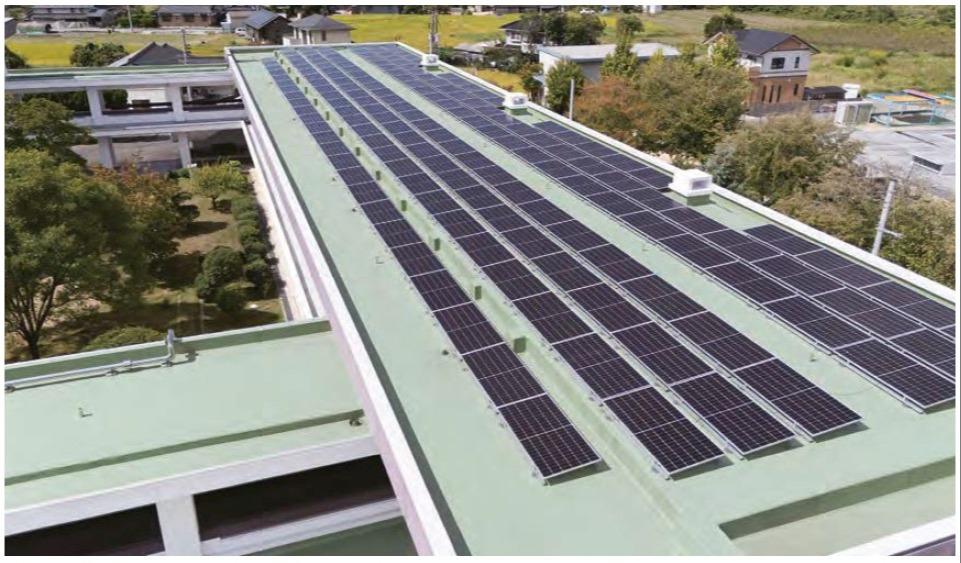

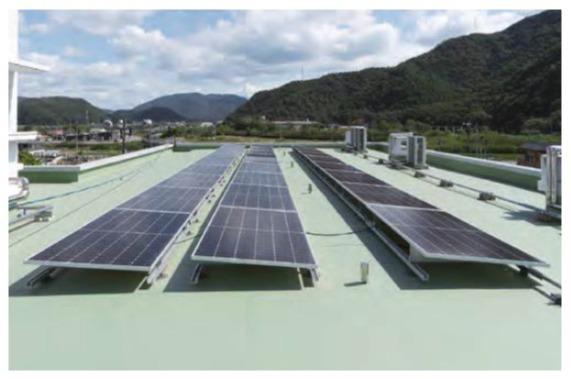

北側屋上は平場が段差をもって島状に構成されており、南側屋上はハト小屋や役物が多く、限られた設置スペースをいかに活用するかが課題となりました。「連結ディスクADC」はモジュールを低く設置できるため、隣接するモジュールにも影を落とさず、屋上スペースを効率的に活用し、安定した太陽光設備の設置を実現しています。
