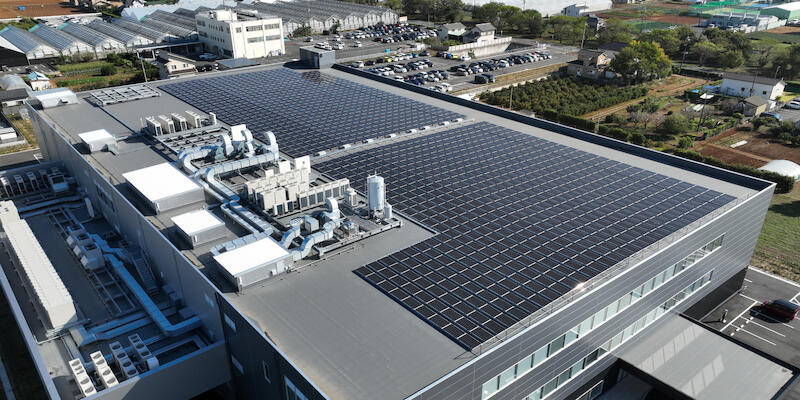

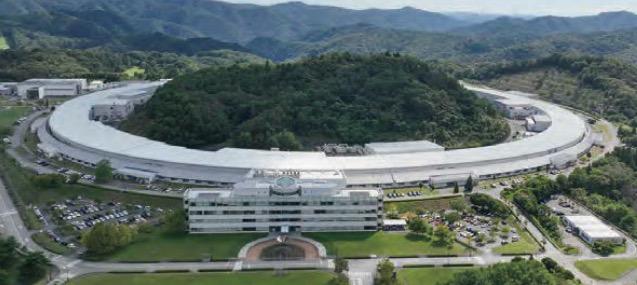

中央管理棟・給水施設棟他外壁及び防水改修工事(理化学研究所)

連結ディスクADCの採用事例。
防水改修に合わせて太陽光設備を設置。

解説

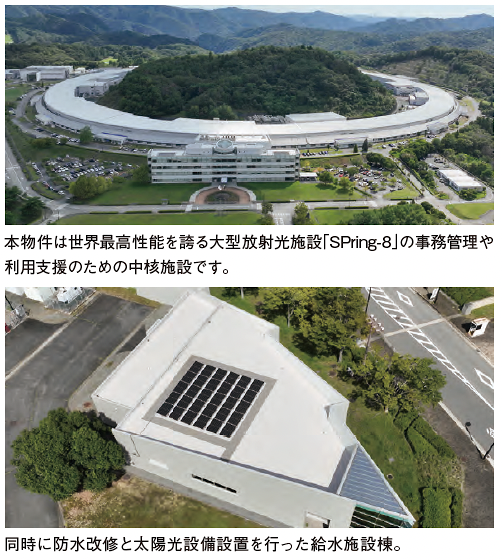

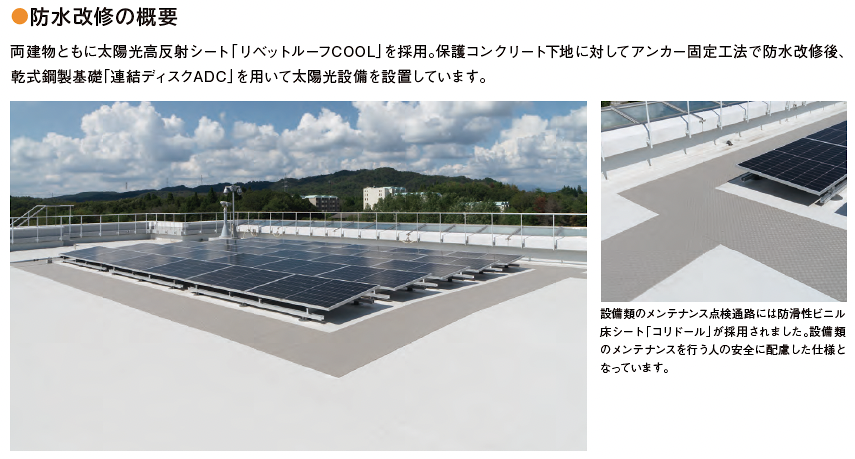

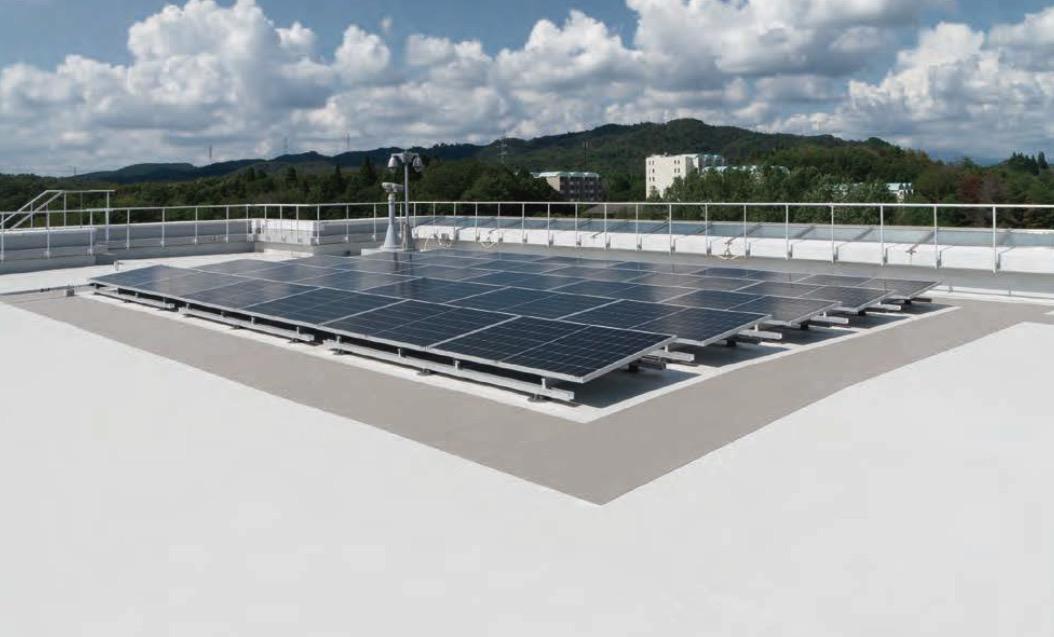

最先端の科学技術研究が行われる理化学研究所の施設において、防水改修にリベットルーフ防水システムが採用されました。「連結ディスクA DC」を用い、改修に合わせて太陽光設備を設置。高い水密性と固定力を両立し、確実な太陽光設備設置が行われました。

サブイメージ
サブイメージ
サブイメージ

備考

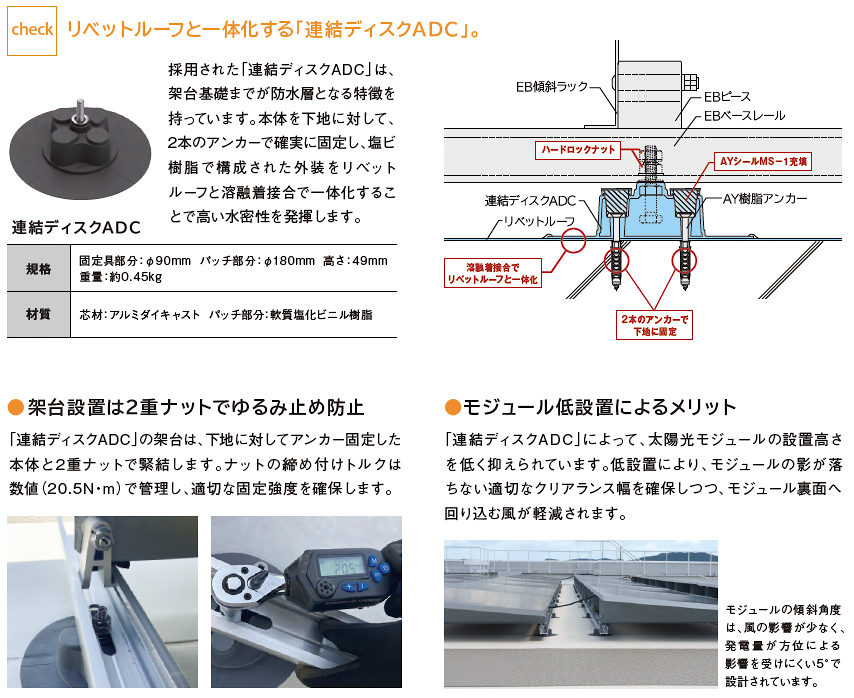

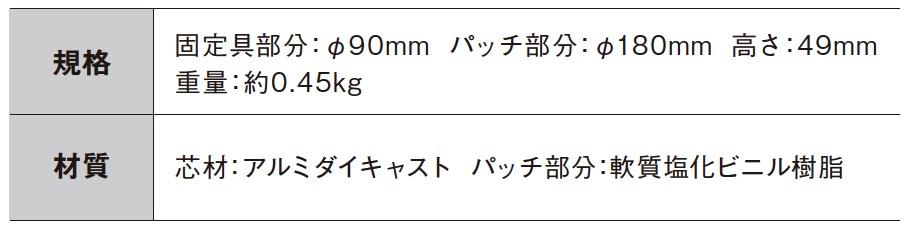

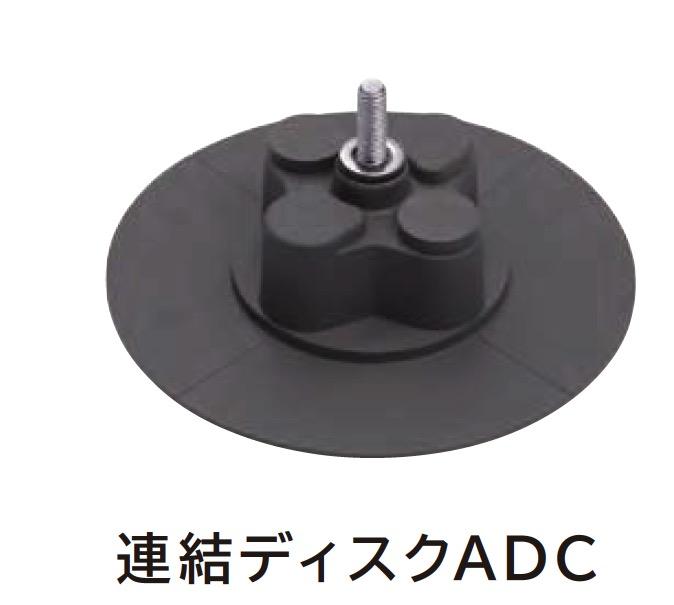

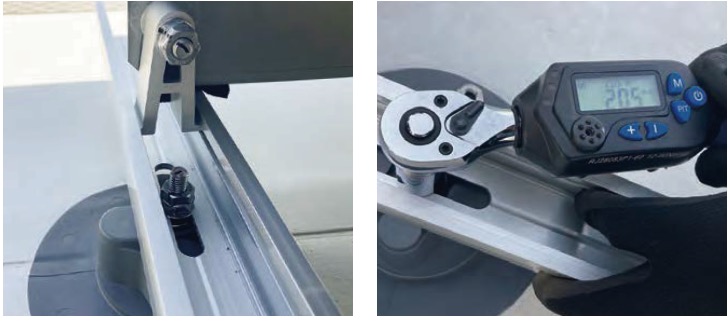

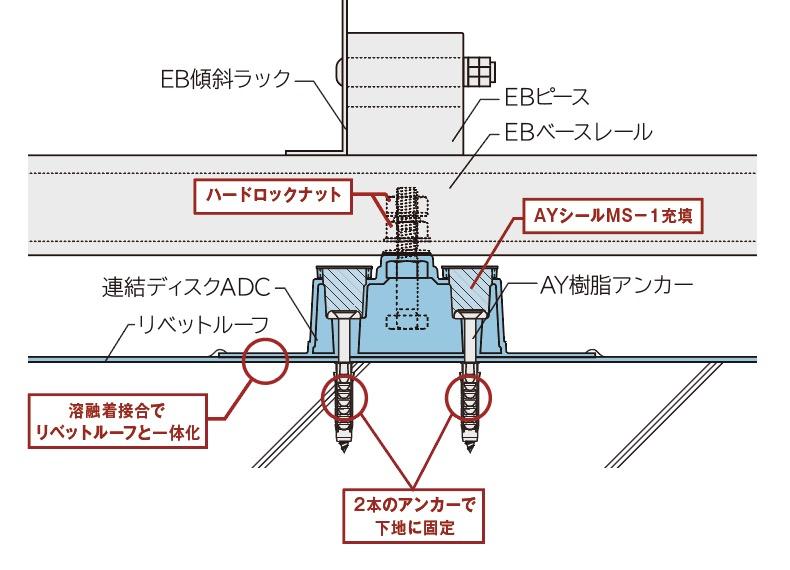

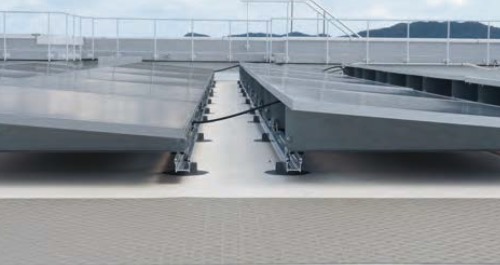

採用された「連結ディスクADC」は、架台基礎までが防水層となる特徴を持っています。本体を下地に対して、2本のアンカーで確実に固定し、塩ビ樹脂で構成された外装をリベットルーフと溶融着接合で一体化することで高い水密性を発揮します。

中央管理棟・給水施設棟他外壁及び防水改修工事(理化学研究所)

構造 RC造
所在地 兵庫県 佐用郡
施主 国立研究開発法人理化学研究所
設計 コンストラクションインベストメントマネジャーズ株式会社
施工 株式会社神崎組
防水施工 棚田建材株式会社
建物の種類 研究所・工場
施工時期 2023.11~2024.2
下地 コンクリート下地(RC/PC/PCaなど)
機能 高反射
仕様・規模 アンカー固定工法  MIH-COOL20:2,214㎡
          MIH-COOL15:542㎡
EBベースレール仕様:36.9kW
断熱仕様 非断熱工法
シート固定方法 アンカー固定
