断熱アダプターを用いて、外断熱工法に太陽光モジュール設置を行った事例

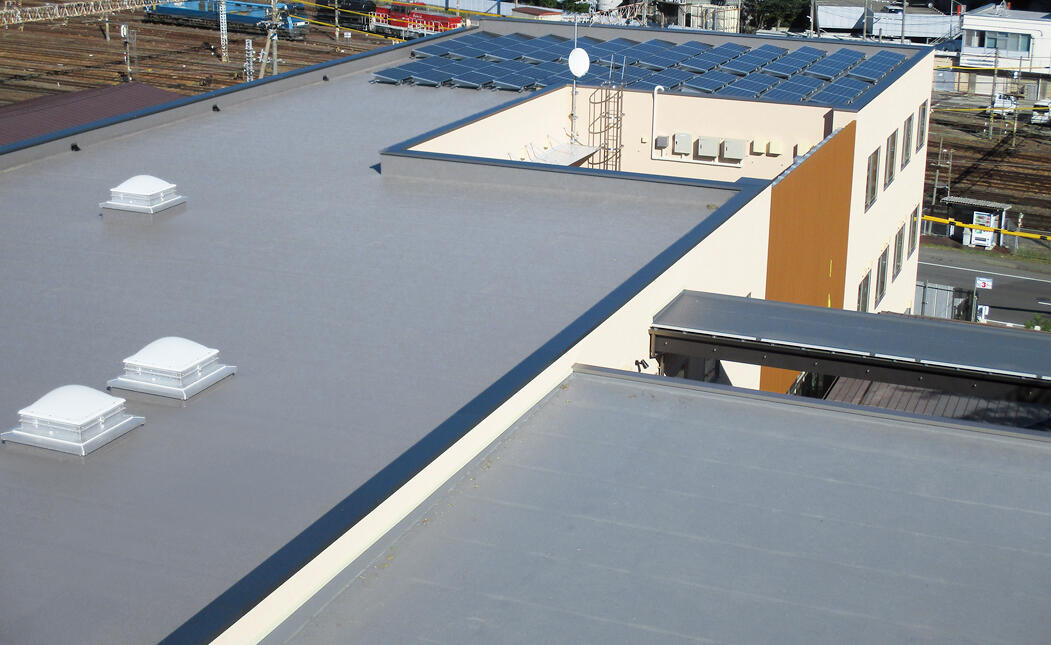

南松本福祉関係複合施設

断熱アダプターを用いて、外断熱工法に太陽光モジュール設置を行った事例

解説

リベットルーフ防水の外断熱工法(非歩行仕様)に対して、太陽光モジュールを設置する場合、断熱材の沈み込みという課題があります。連結ディスクADC断熱アダプター仕様の採用によって、この課題が解決できる点が評価され採用されました。また、高耐久グレードシート「リベットルーフHP」の高い耐久性も採用の決め手となりました。
(現場レポート29号に掲載)

南松本福祉関係複合施設

構造 S造
所在地 長野県 松本市双葉
施主 松本市
設計 株式会社県設計
施工 元請:ハシバテクノス株式会社
施工:綿半鋼機株式会社
防水施工 鍋林建工株式会社
電気工事 信濃電気工業株式会社
建物の種類 医療福祉施設
新築/改修 新築
施工時期 2015年6月
下地 コンクリート下地(RC/PC/PCaなど)金属下地(折板/耐火デッキプレート/瓦棒屋根など)
機能 高耐久
仕様・規模 アンカー固定断熱工法
MIH-HP20NU 約1500m2
設置ワット数 20.25kW
断熱仕様 外断熱工法
シート固定方法 アンカー固定
