耐火断熱パネル下地防水工法に加え、「連結ディスクADC」を用いた太陽光固定システムが評価された事例

テスコム電機株式会社 新松本工場

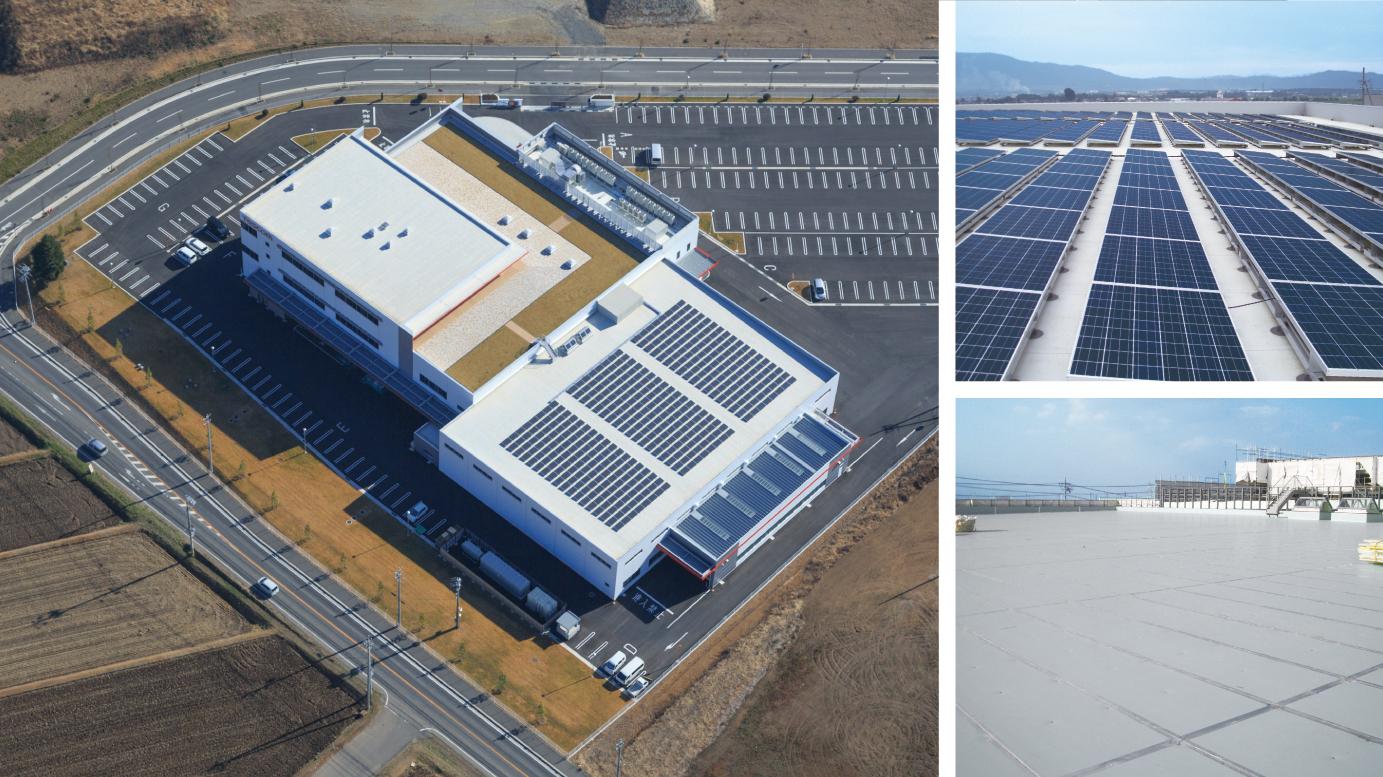

(写真左)屋上全景(写真右上)リベットルーフ防水システム導入後に連結ディスクADCを設置した部分(写真右下)耐火断熱サンドイッチパネルを敷設した状態

耐火断熱パネル下地防水工法に加え、「連結ディスクADC」を用いた太陽光固定システムが評価された事例

解説

耐火断熱パネル工法によって工期短縮が図れる点が評価されました。また、リベットルーフ防水システムに太陽光設置システム「エネブリッド」を導入する事で、防水施工から太陽光設置までをスムーズに行える上、防水性能を確保しつつ、軽量化が図れる点も評価されました。
(現場レポート27号に掲載)

サブイメージ

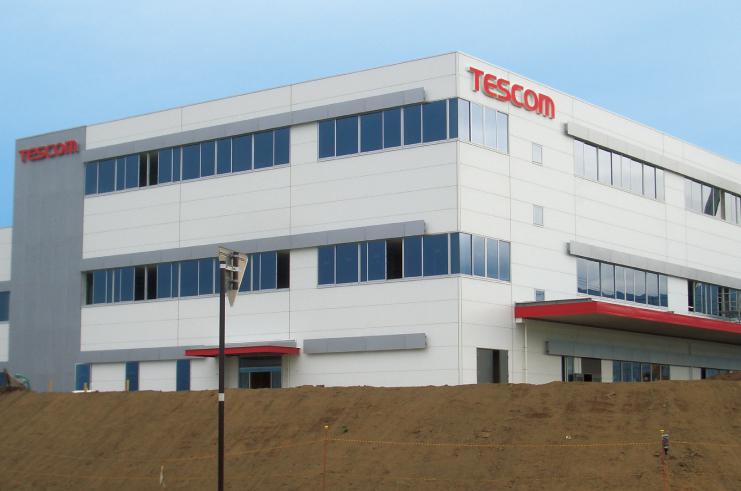

建物の外観

サブイメージ

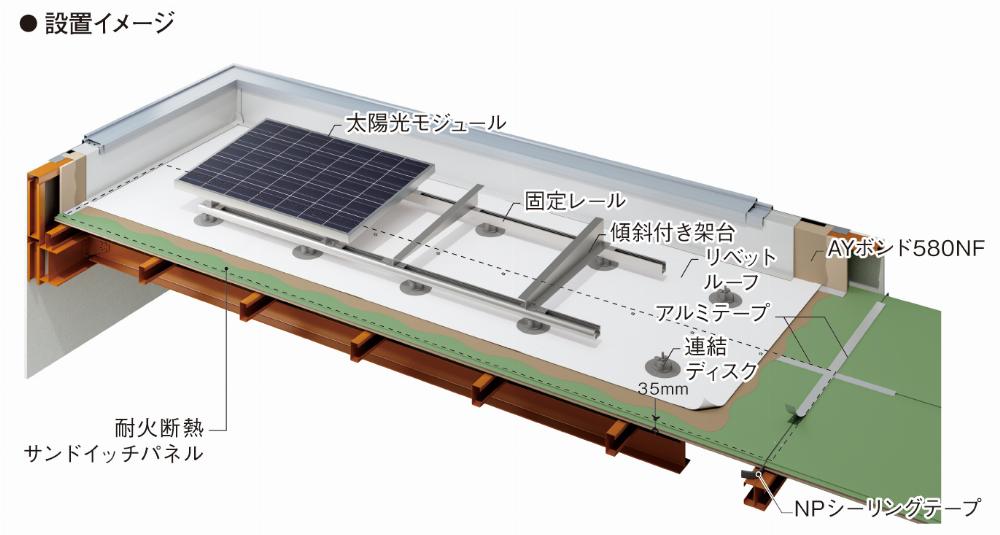

耐火断熱パネル工法による防水+太陽光設置イメージ図

テスコム電機株式会社 新松本工場

構造 S造
所在地 長野県 松本市
施主 テスコム電機株式会社
設計 新設計企画一級建築士事務所
施工 綿半鋼機株式会社
防水施工 鍋林建工株式会社
電気工事 サンリン株式会社
建物の種類 研究所・工場
新築/改修 新築
施工時期 2013年3月
下地 金属下地(折板/耐火デッキプレート/瓦棒屋根など)
機能 高反射
仕様・規模 NPシステム接着工法
FFD-COOL15NP 約1,728m2
アンカー固定断熱工法
MIH-SGM15NU 約2,996.5m2
設置ワット数 90kW
断熱仕様 外断熱工法
シート固定方法 接着
