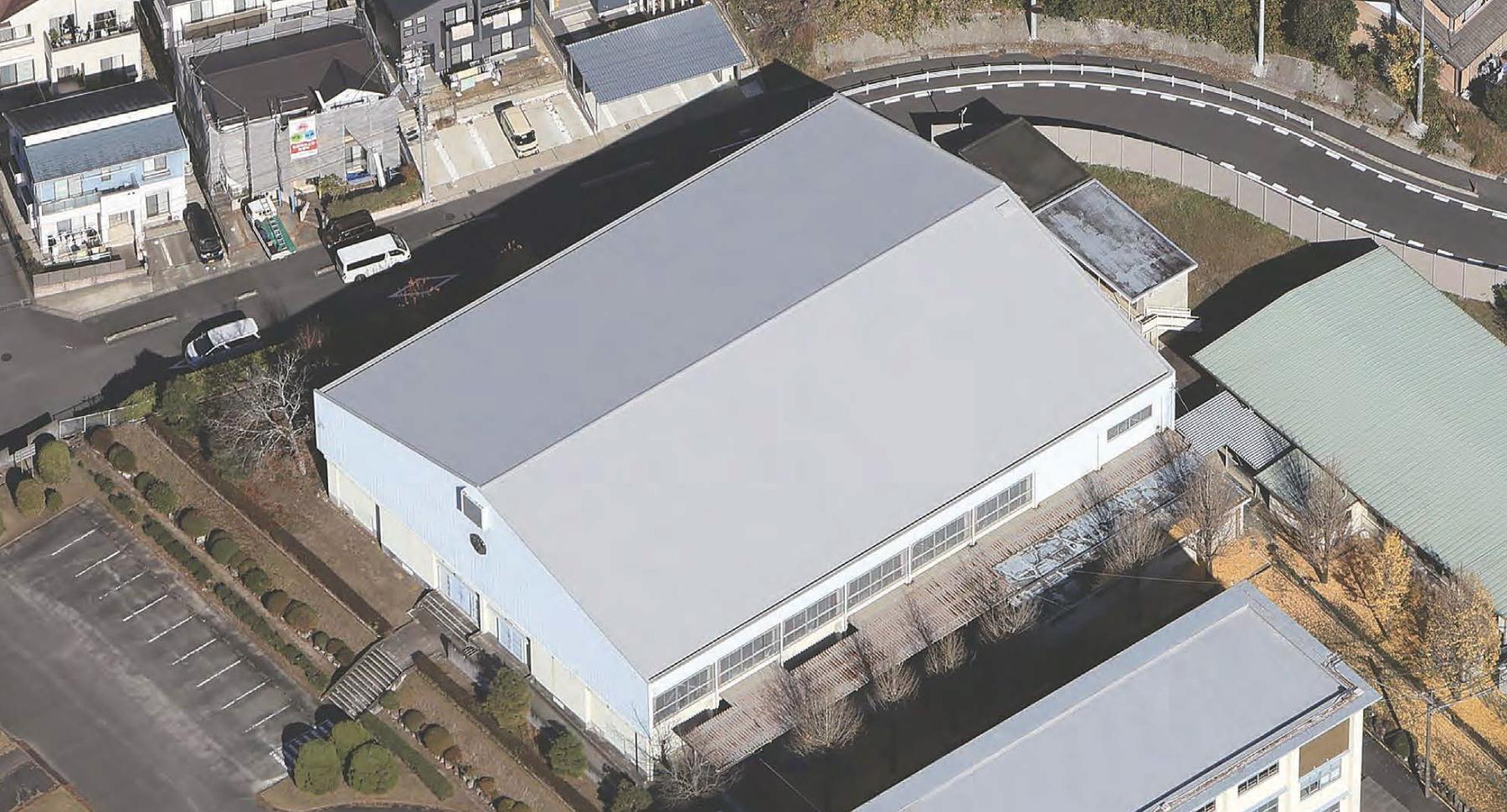

愛知県立高校の体育館にLCS-R工法が採用されました。本工法では、次回の改修にも対応できるロングブラケットを使用しています。防水層の固定力と水密性を確保しながら、ブラケット廻りを扱いやすい構成とすることで、次回の改修時の施工がスムーズになります。長期的な運用に応えられる、合理的な防水改修となりました。
(現場レポート39号掲載)

採用された工法

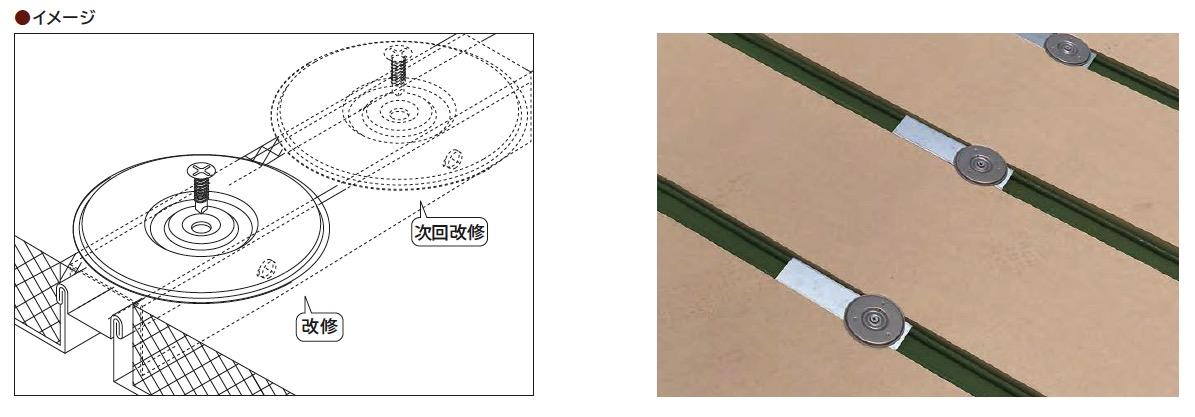

将来の改修に備えたロングブラケット仕様。

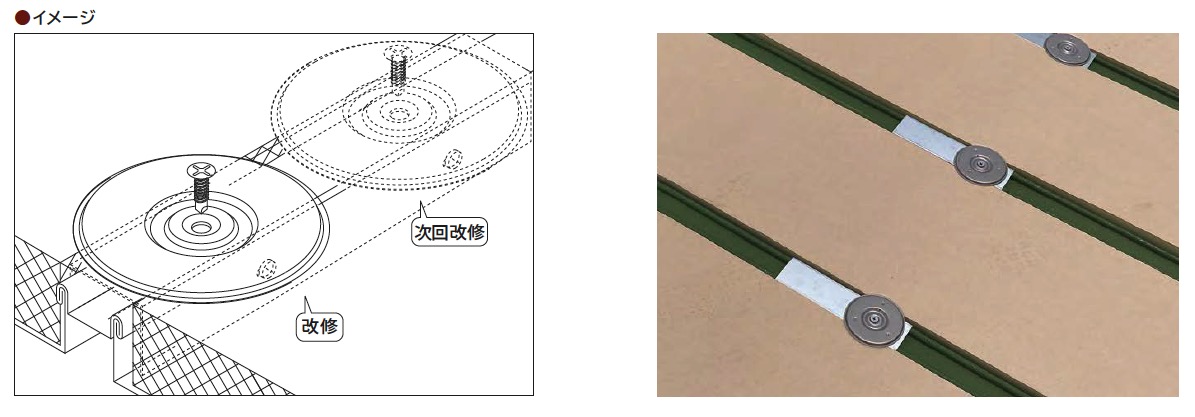

本事例では、補強ブラケットを長尺化したロングブラケットを採用しています。ブラケットの長さに余裕を持たせることで、次回改修時は固定ディスクの位置をずらして再利用でき、新たなブラケットの取り付けが不要になります。ビス打ちを減らし、工期短縮と改修コストの低減につながる仕様です。

軒先・棟の納まりイメージ

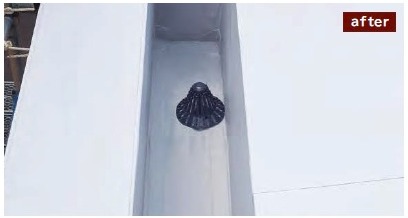

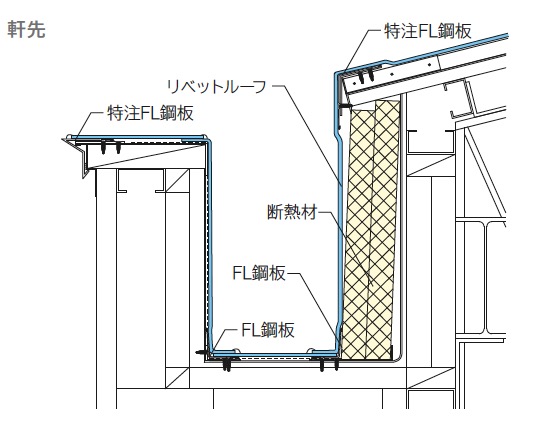

軒先の納まり

側溝部の奥行きに合わせて断熱材を入れ、段差を解消したうえでシートを立ち上げています。凹凸の多い既存形状を平滑化することで、シームレスな防水層を構築し、水流の停滞を抑えた納まりとしています。

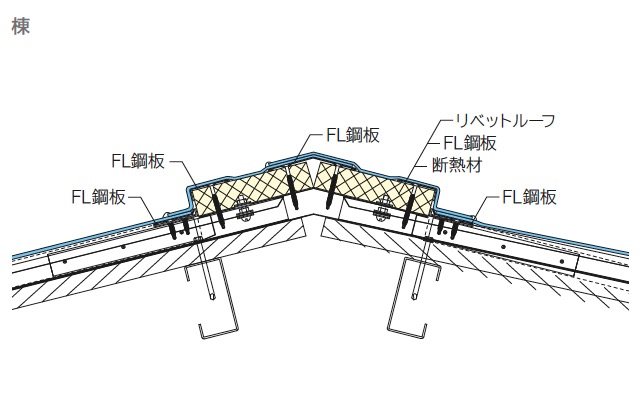

棟部の納まり

棟部は両側への負荷が集中するため、断熱材で下地を整え、金属下地との一体化を図ったうえでシートを連続させています。金属とシートの取り合いを確実に処理することで、動きに追従する安定した防水納まりとしています。
