非歩行・LCS-R工法(瓦棒屋根の改修)

金属下地(瓦棒屋根) 非歩行仕様(点検可) 外断熱工法アンカー固定工法(機械的固定工法)

外断熱工法による瓦棒屋根の改修用防水システム

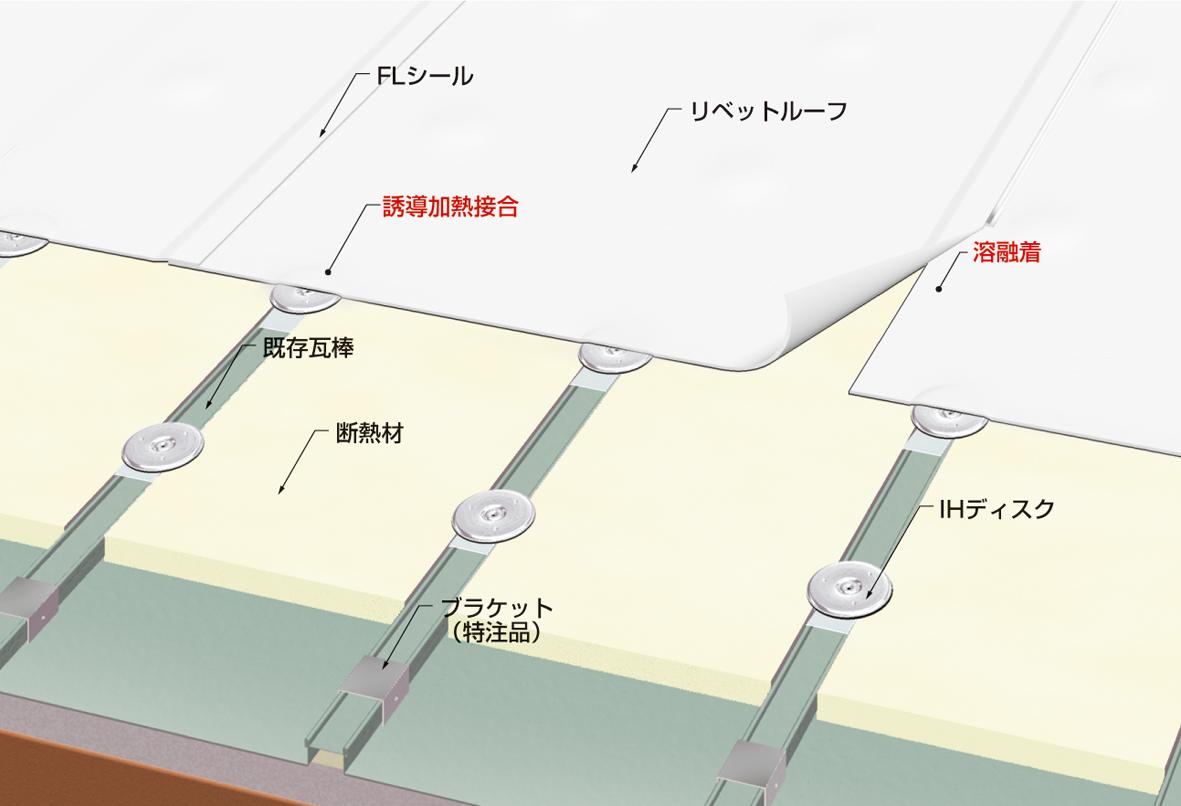

既存瓦棒に専用ブラケットを設置、固定後に断熱材(ポリスチレンフォームの「FLボードS」)を敷設。IHディスクを用いて断熱材を押さえ込みます。その後、「リベットルーフSW」1.5mmを使用して、防水層を構築。ページ下部で示したロングブラケットを使用すれば、次回の防水改修費用の低減が図れます。

平場部の主要工程(概要)

ブラケット取付け
断熱材敷設
FL鋼板、IHディスク固定
リベットルーフ敷設
リベットルーフとFL鋼板の溶着接合
リベットルーフ相互の接合(溶融着)
リベットルーフとIHディスクの誘導加熱接合

注意事項

・風荷重は建物の立地条件、建物高さ、部位や下地によって異なります。条件によっては本システムを採用いただけない場合があります。
・本工法を施工する場合、FL鋼板とIHディスクの下地への固定強度を確保できることが条件です。
・断熱材を押え込むため、瓦棒のハゼの高さより厚い断熱材を使用してください。
・瓦棒の形状により、断熱材の厚みとアンカーの固定方法が変わる場合がありますので、ご相談ください。
・面材のないポリスチレンフォームを使用する場合は、絶縁シートとIHディスク緩衝スペーサーを使用してください。
・既存瓦棒屋根が著しく腐蝕しているなど、劣化状況によっては、本システムを採用いただけない場合があります。

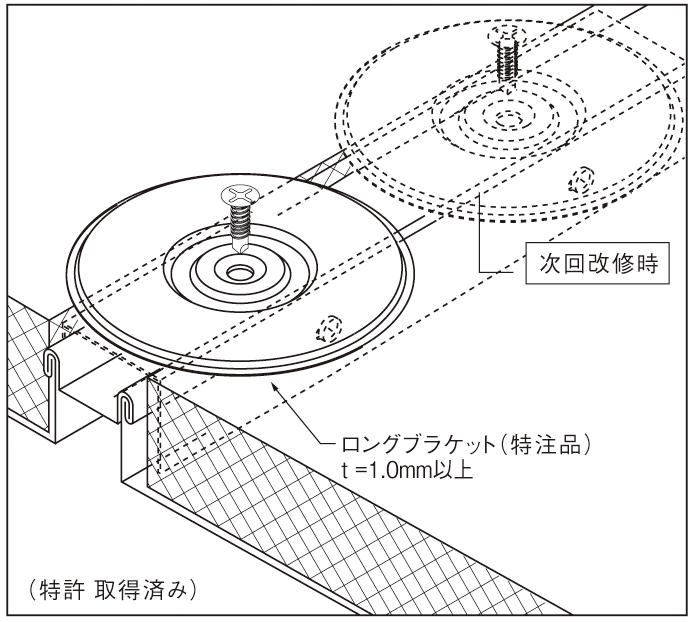

工程イメージ — 図で示したロングブラケットを使用すれば、次回改修時にブラケットを再利用し、IHディスクの固定が可能です。次回の改修費用の低減に役立ちます。※瓦棒の形状によりブラケットの形状が変わる場合があります。

システム記号 : MIHD-SW15S(瓦棒)

仕様の表記について open_in_new
