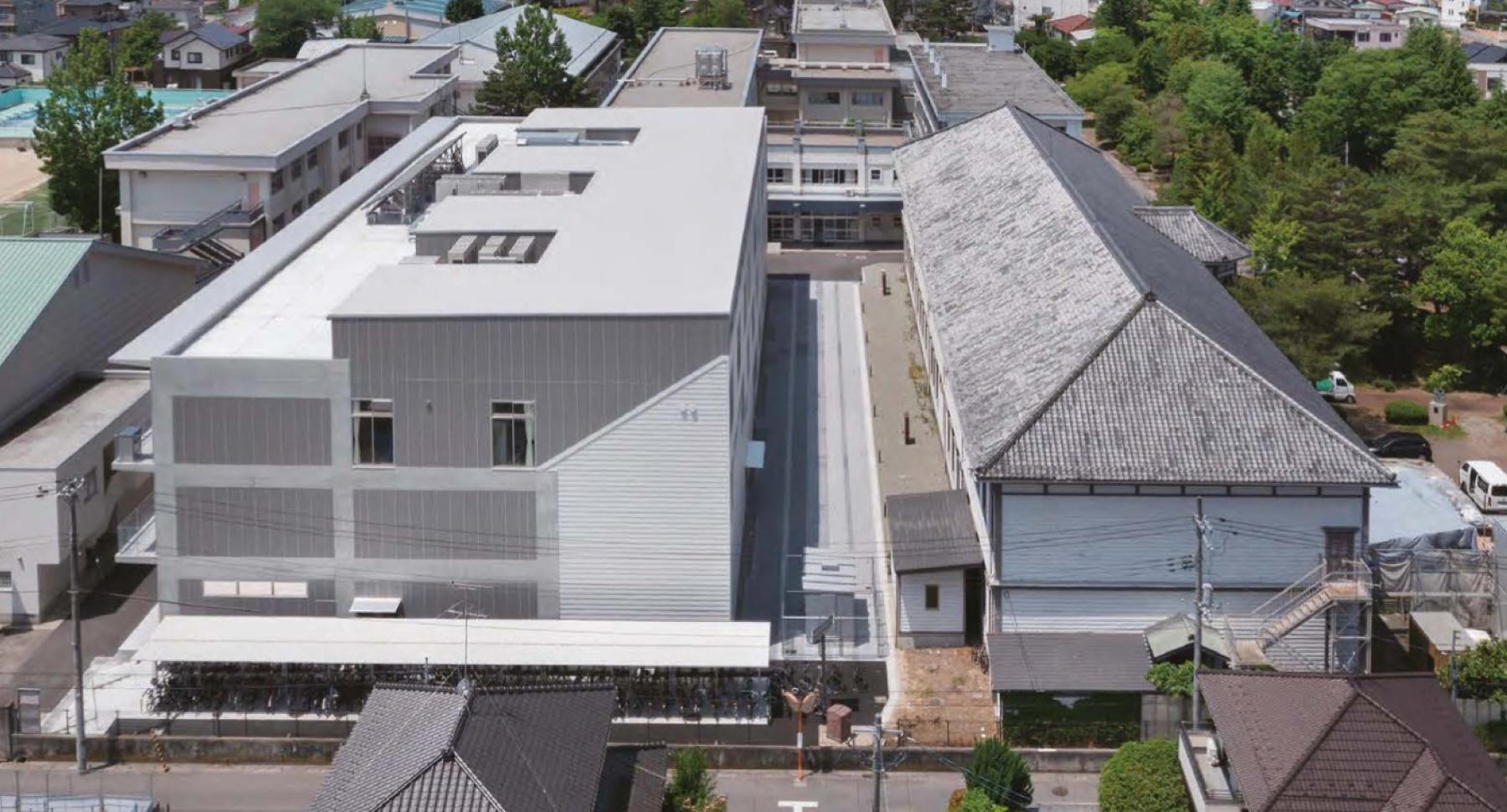

本事例は、RC造を主体に、S造と一部床に木構造を取り入れた新校舎の建築計画です。隣接する重要文化財の外壁や屋根を「転写」するコンセプトのもと、多様な学びの場が構成されています。S造屋根部には「リベットルーフLCS工法」を採用。屋根構成の軽量化が、建築計画に求められた屋根形状や空間構成の実現を支えています。
(現場レポート39号掲載)

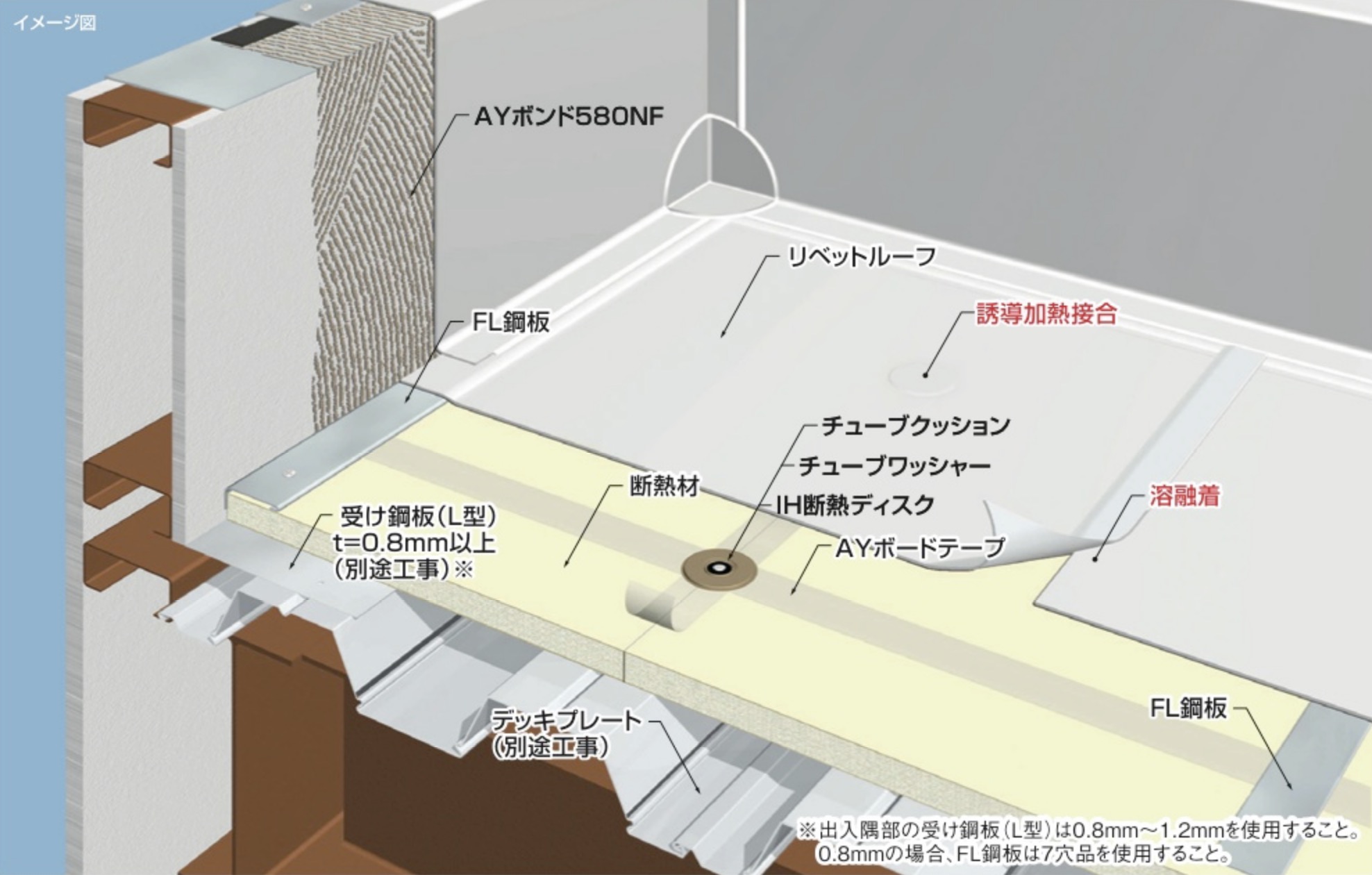

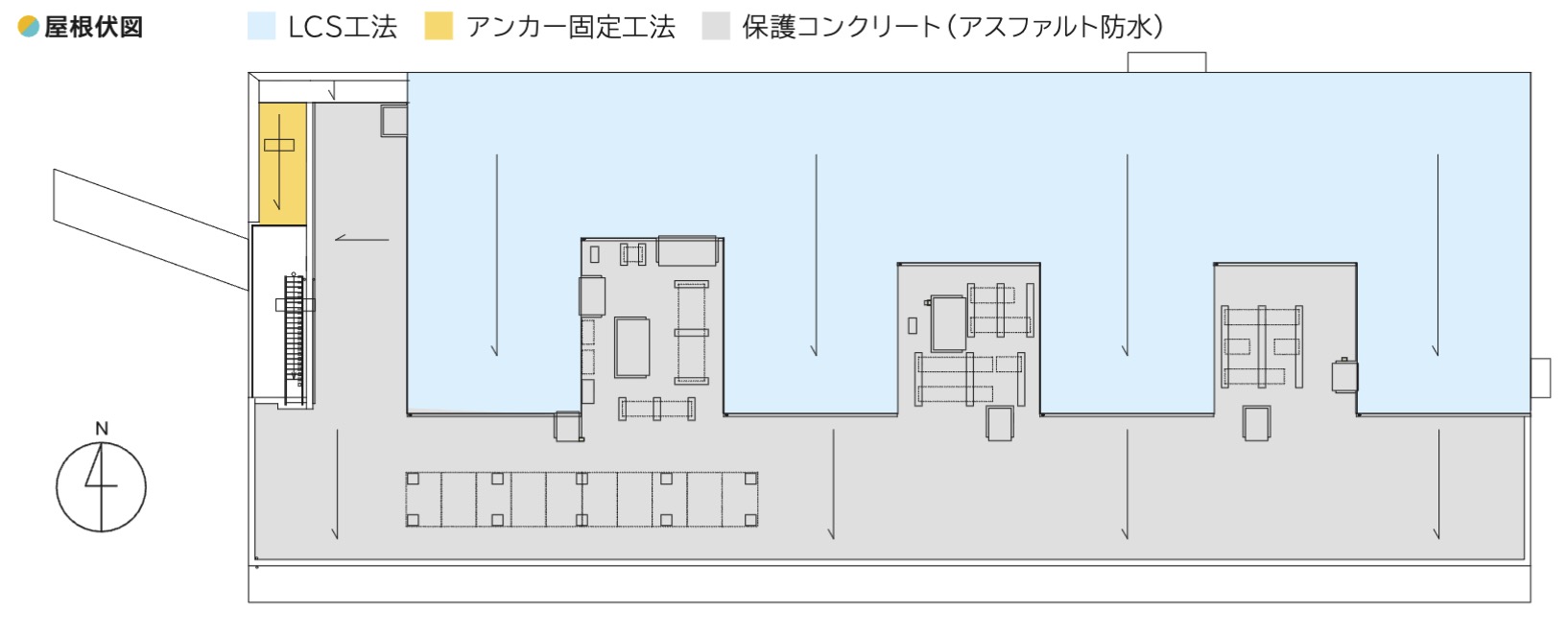

採用された防水仕様(イメージ)

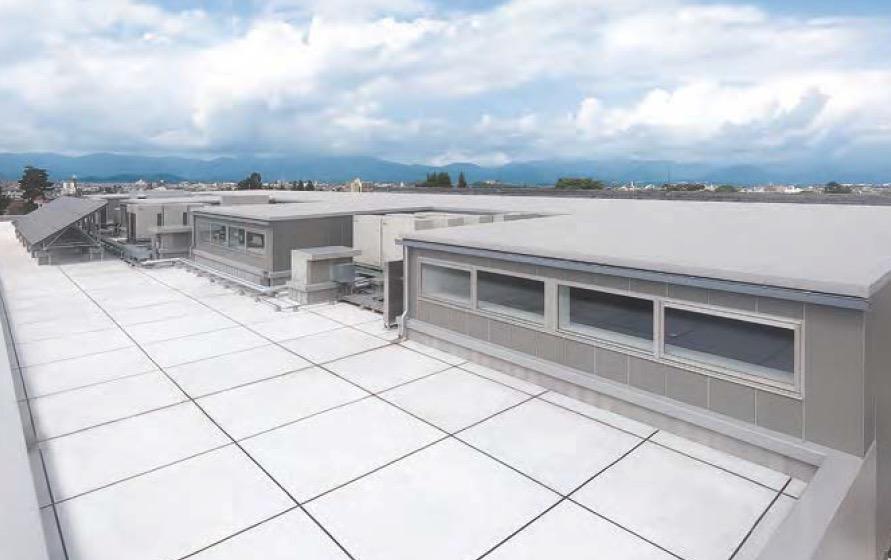

保護コンクリート部には、クラクタイト、パラボードを採用。

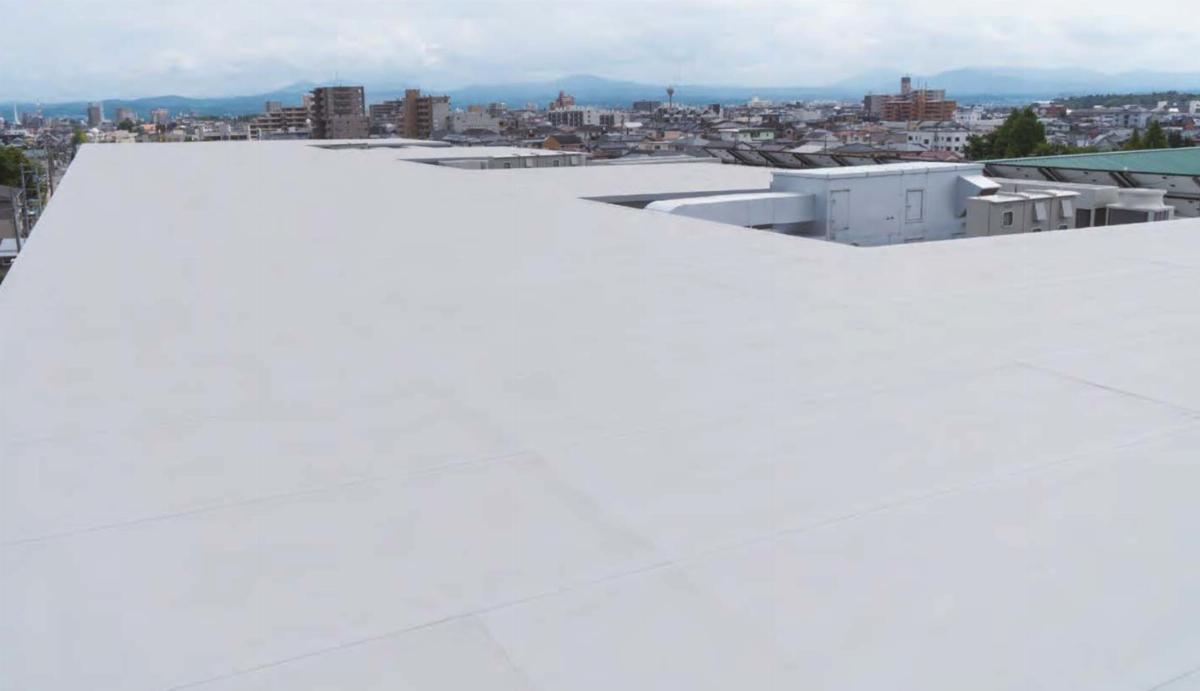

S造部の屋根軽量化にリベットルーフLCS工法が貢献。

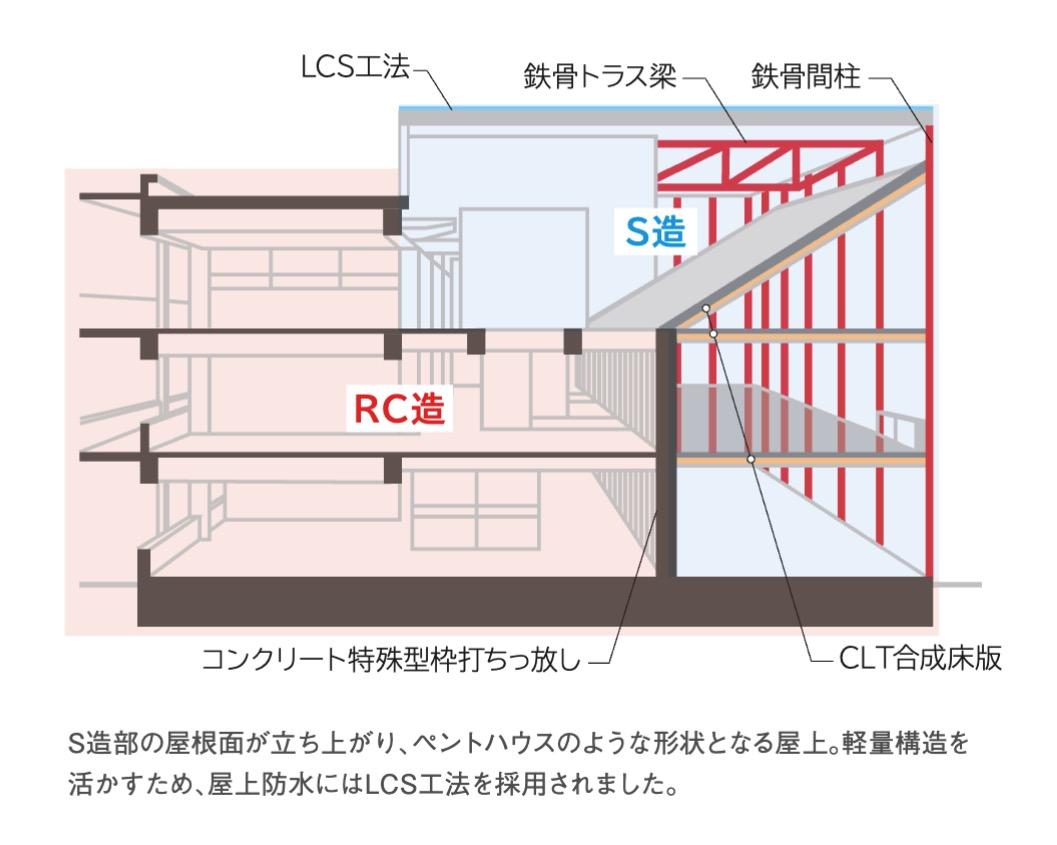

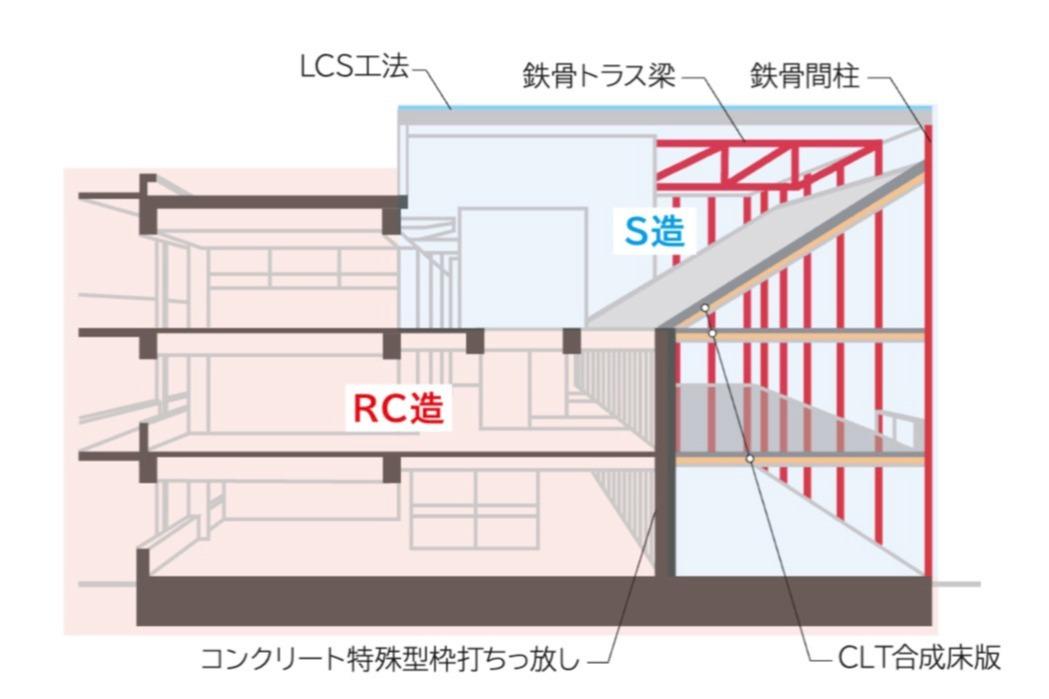

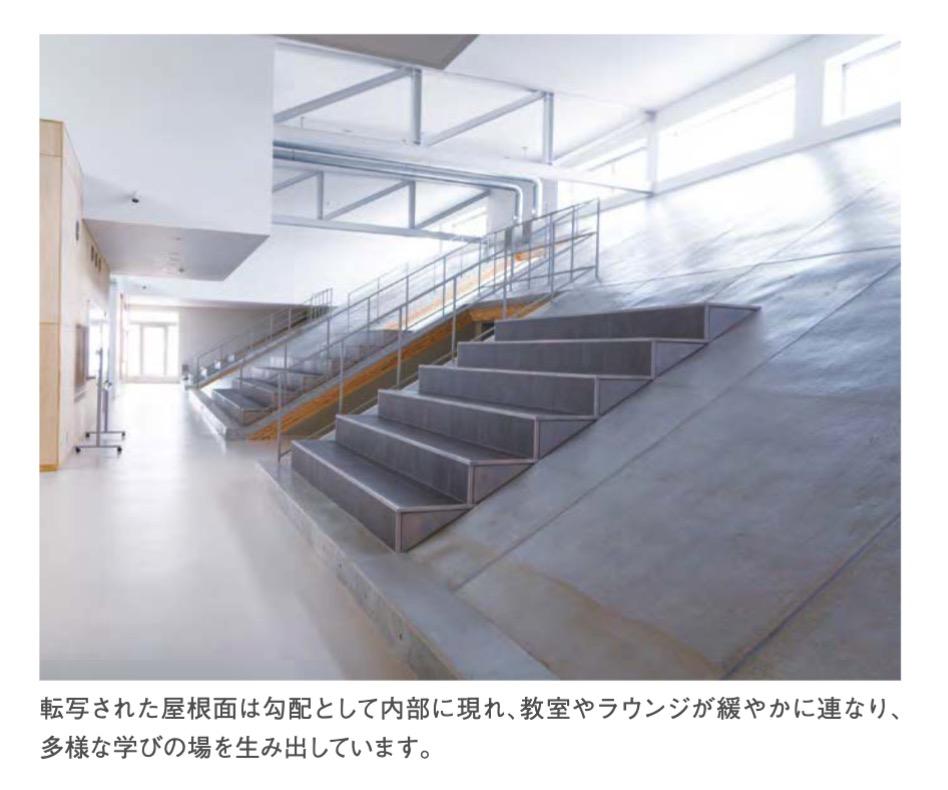

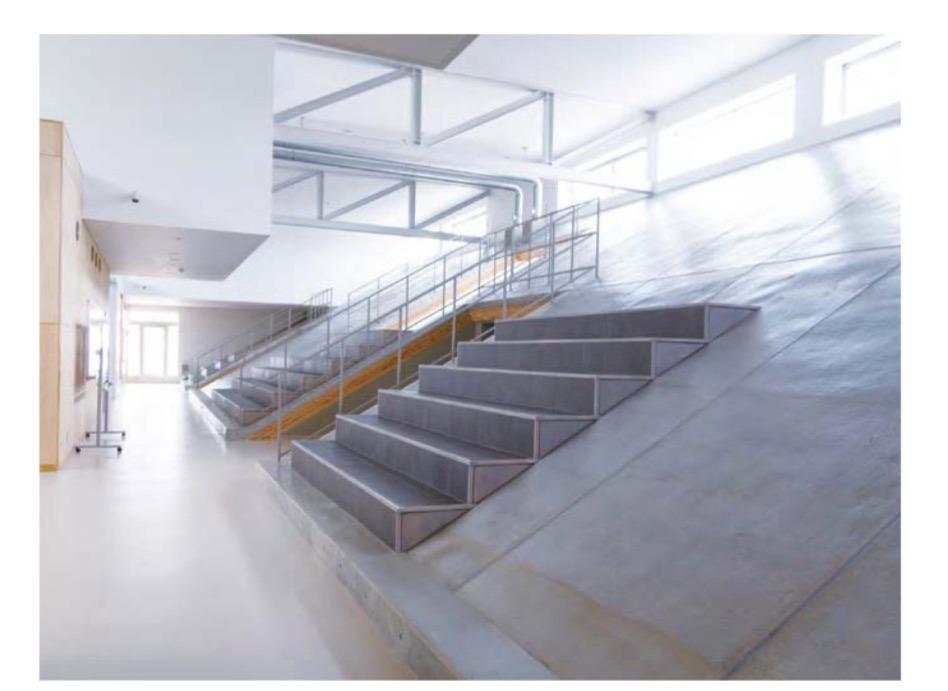

S造部は、旧校舎を「転写」した大屋根の立ち上がりをかたちづくる部分で、RC造の上に鉄骨構造を組み上げて構成しています。鉄骨構造の軽量性を活かし、建物を特徴づける大きな吹抜け空間が実現されました。屋上防水には、軽量構造と相性の良い「リベットルーフLCS工法」を採用。断熱と防水を一体化した構成とすることで、軽量化に寄与しつつ、安定した防水性能を確保しています。

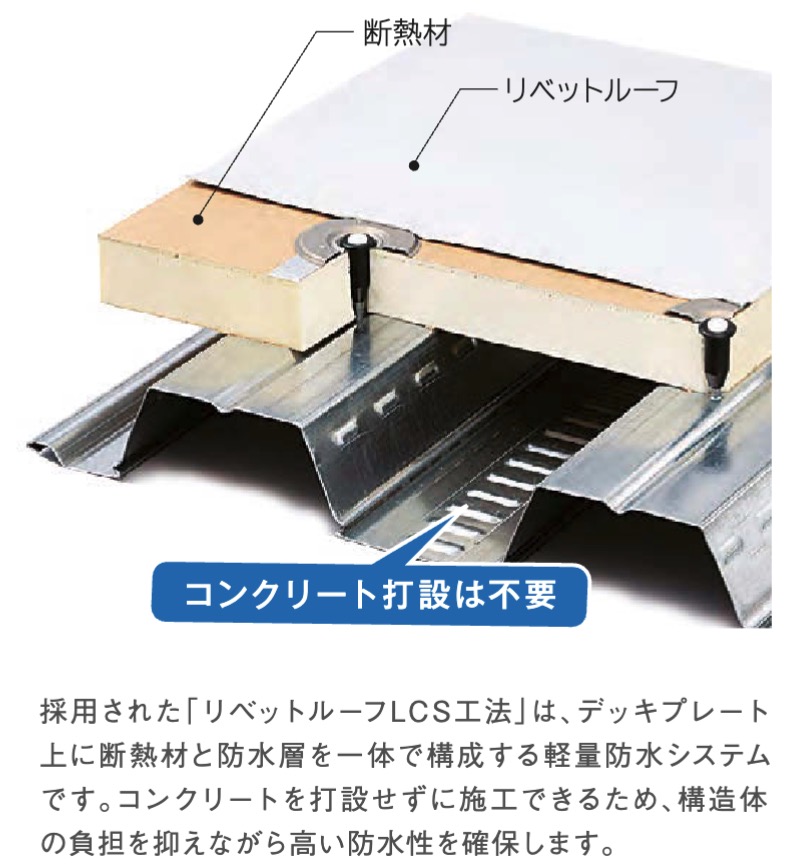

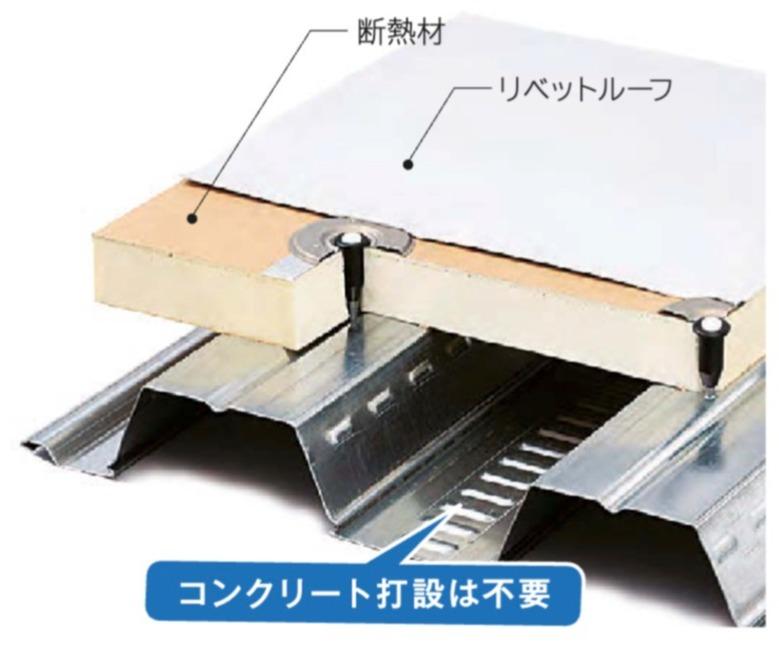

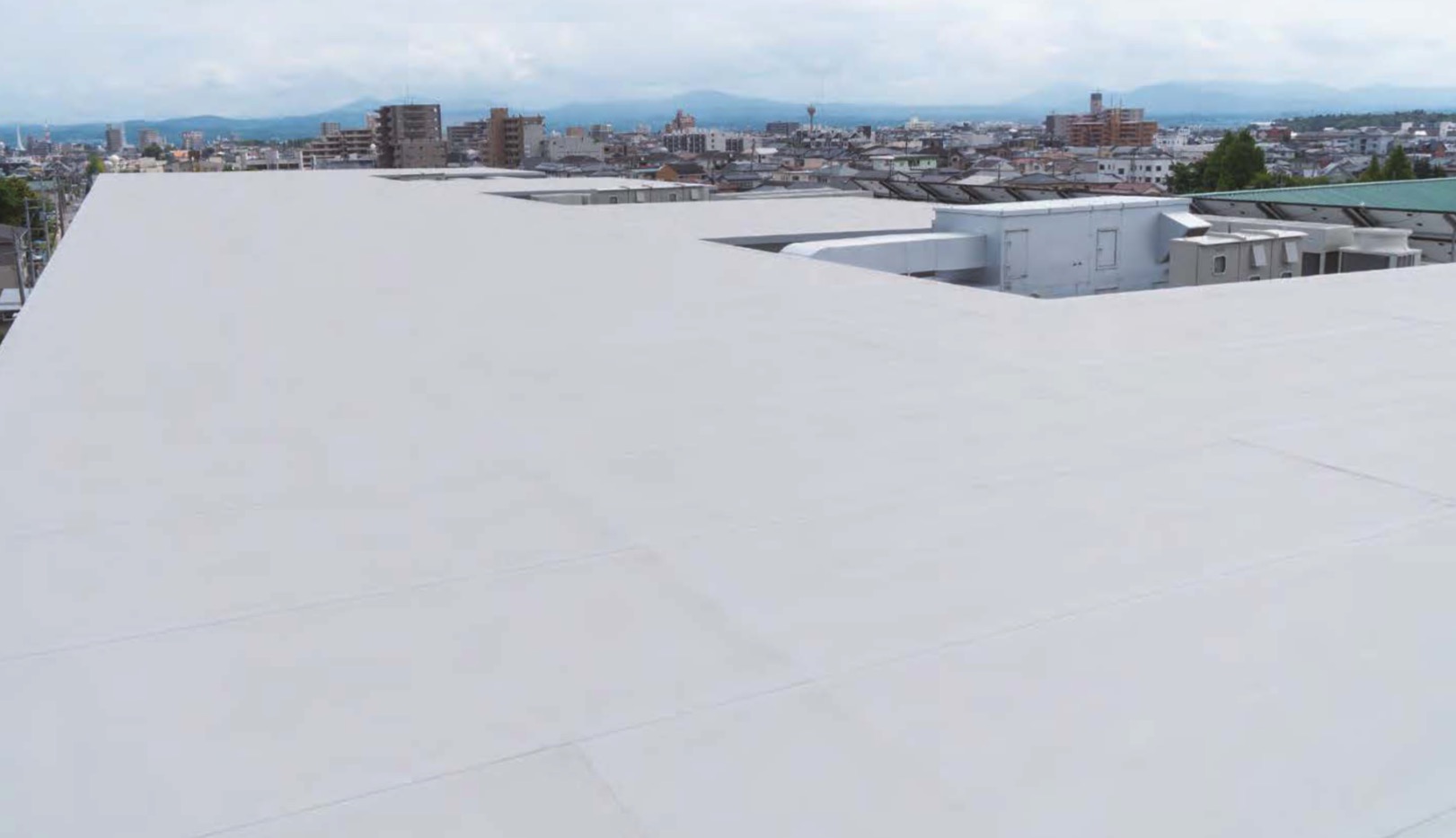

採用された「リベットルーフLCS工法」は、デッキプレート 上に断熱材と防水層を一体で構成する軽量防水システム です。コンクリートを打設せずに施工できるため、構造体 の負担を抑えながら高い防水性を確保します。

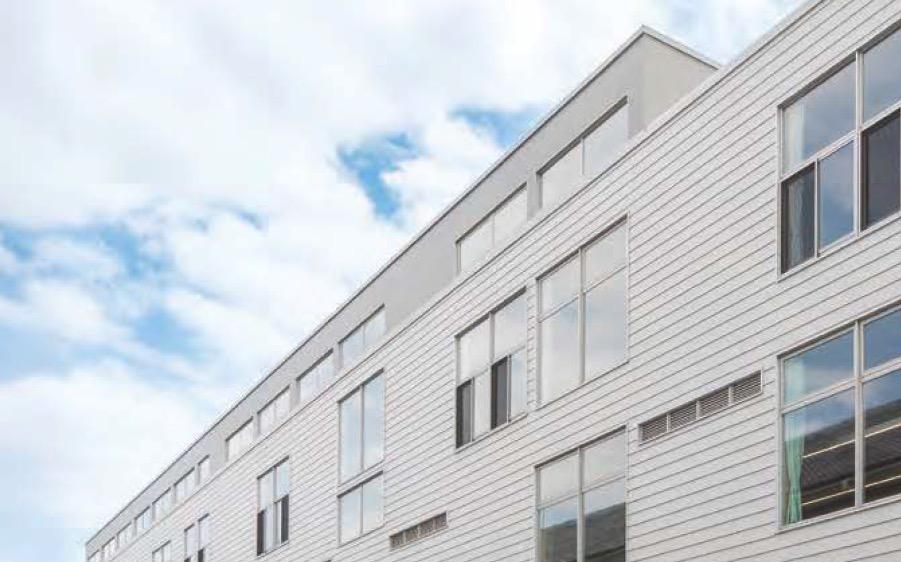

防水と構造を考慮したパラペットレスの納まり。

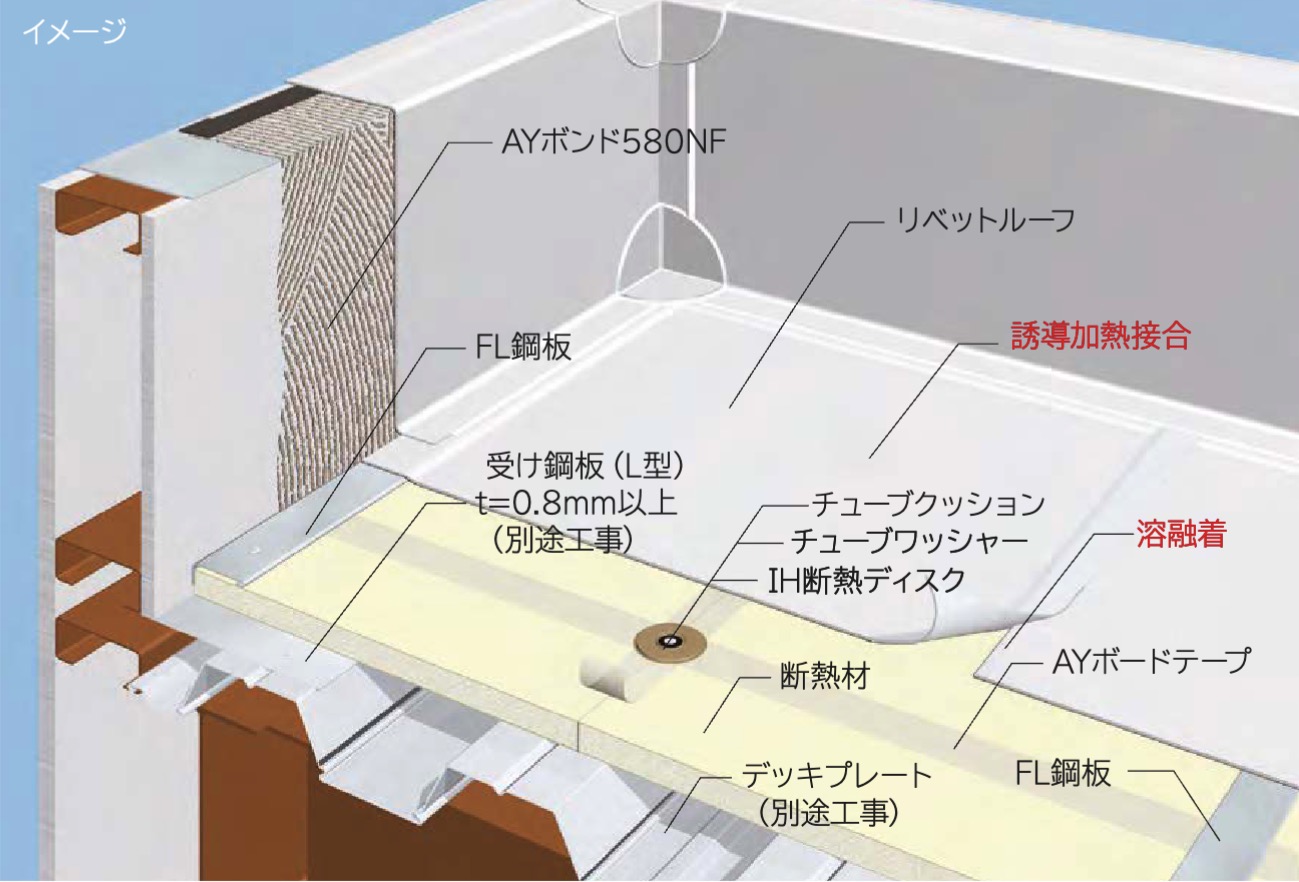

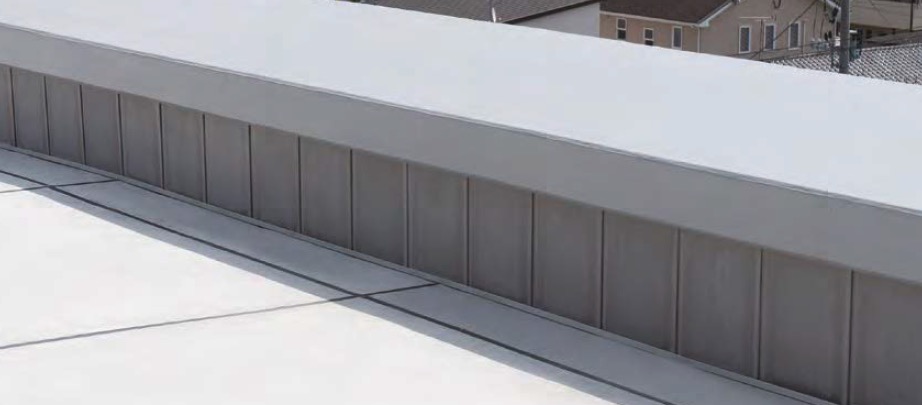

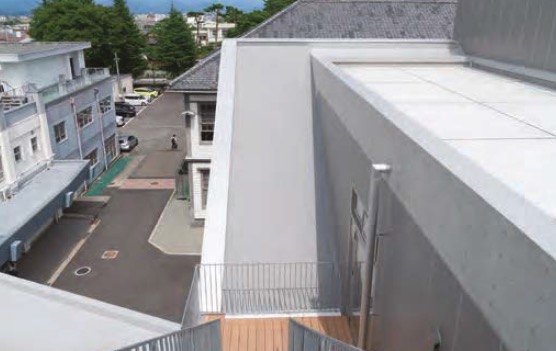

特注FL鋼板を用いたパラペットレスの納まりを採用し、構造と防水を一体的に構成しています。立上りの構造材を設けずに防水を納めることで、軽量構造の特性を損なわず施工精度と耐久性の両面で合理的なディテールとしています。

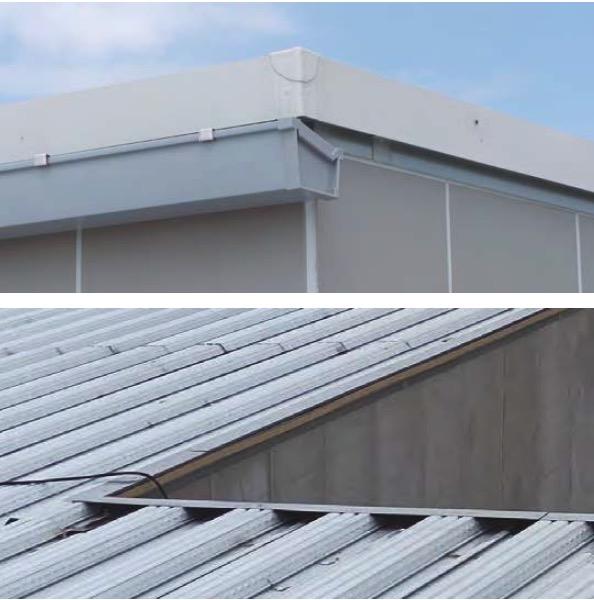

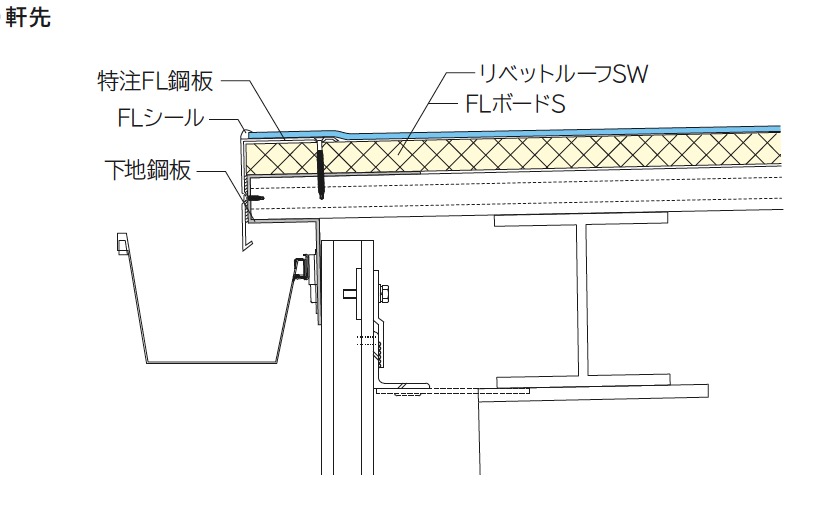

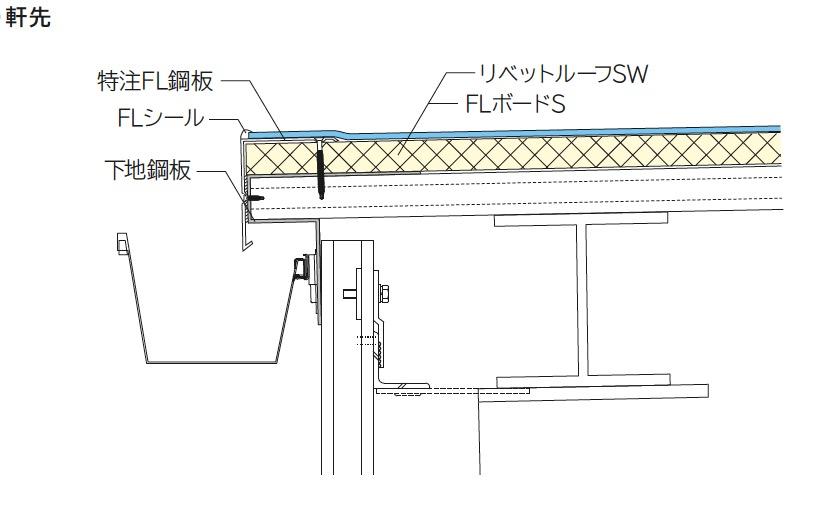

特注FL鋼板と下地鋼板で風の吹き込みを抑制

勾配屋根部分はアンカー固定工法とウレタン塗膜防水の併用。

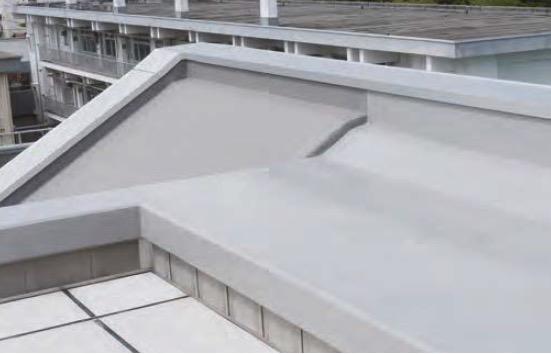

一部を勾配屋根とすることで、旧校舎のイメージを外観にも引き継いでいます。傾斜部はCLTスラブとRCを組み合わせたTCC（コンクリート複合床）構造上にアンカー固定工法を採用し、立上り天端部のウレタン塗膜防水と連続した防水層としています。
