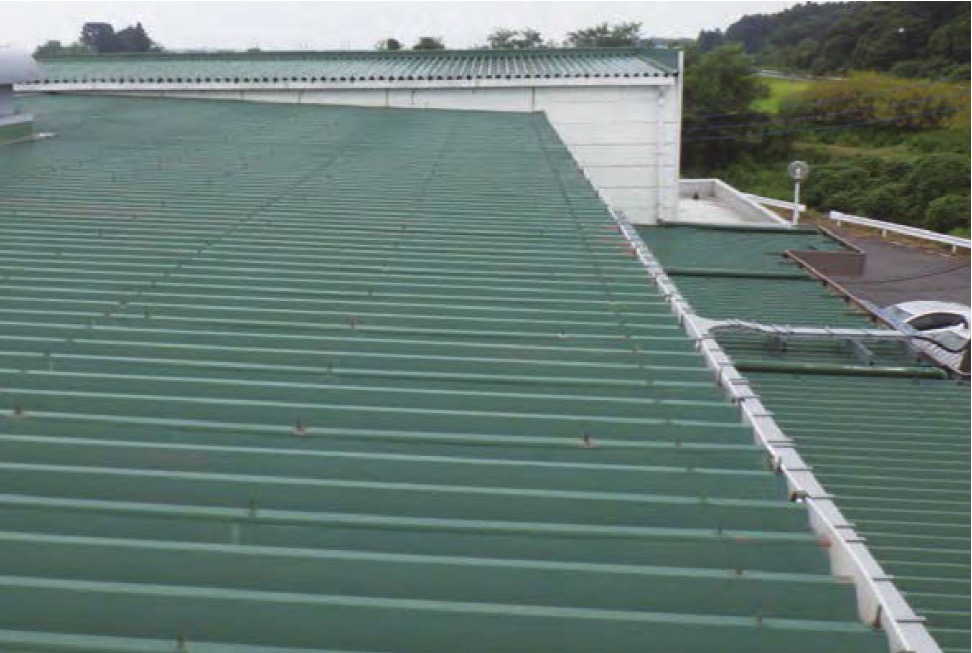

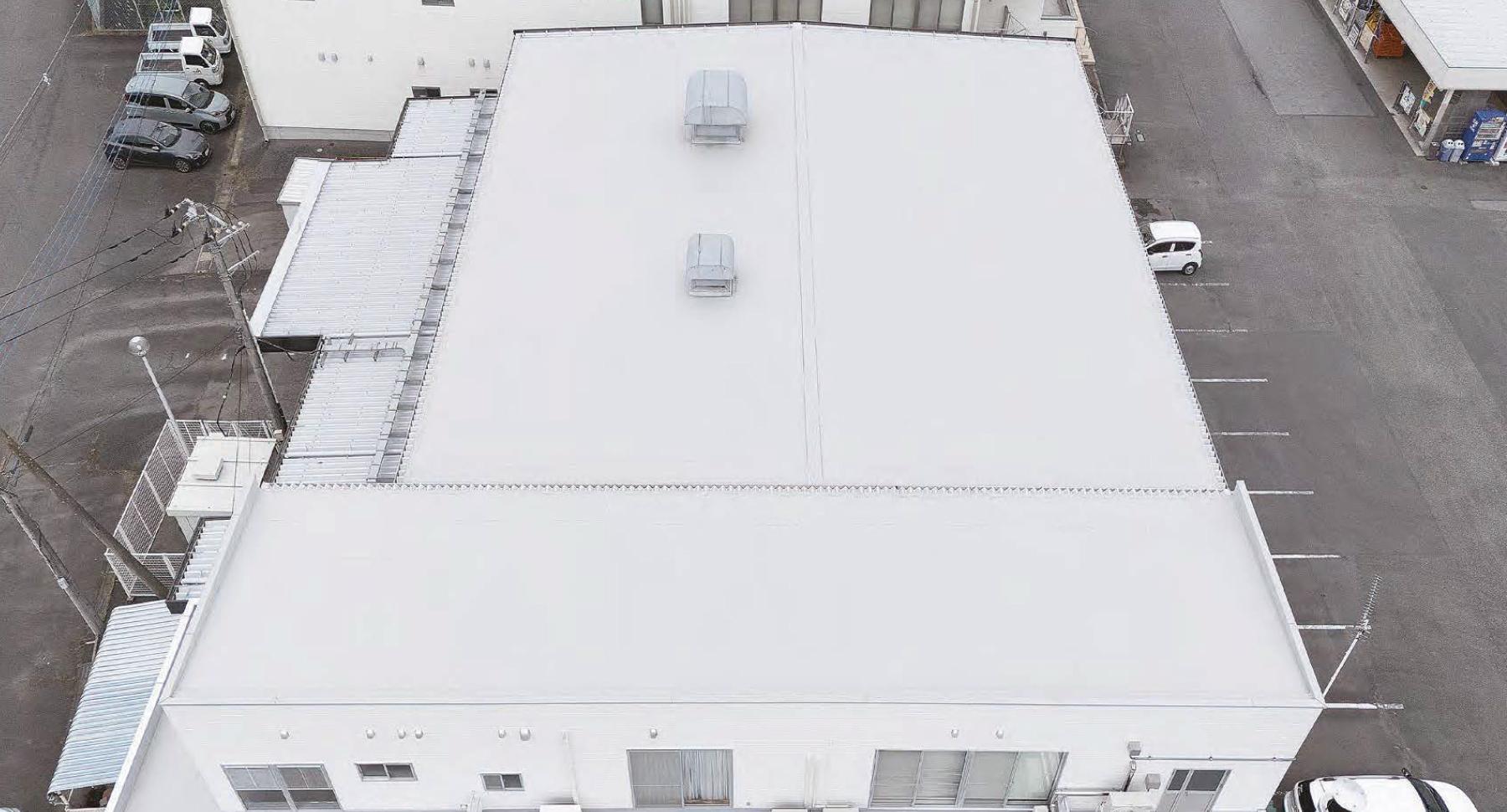

栃木県宇都宮市の学校給食センターの折板屋根改修にリベットルーフ防水「LCS- R工法」が採用されました。本工法は、補強ブラケットとチューブワッシャー仕様により、防水層の固定力を高める金属屋根改修工法です。軒先部は折板形状に合わせて納まりを調整し、雨水が樋へ確実に流れるよう改善することで、防水性能を向上させています。
(現場レポート39号掲載)

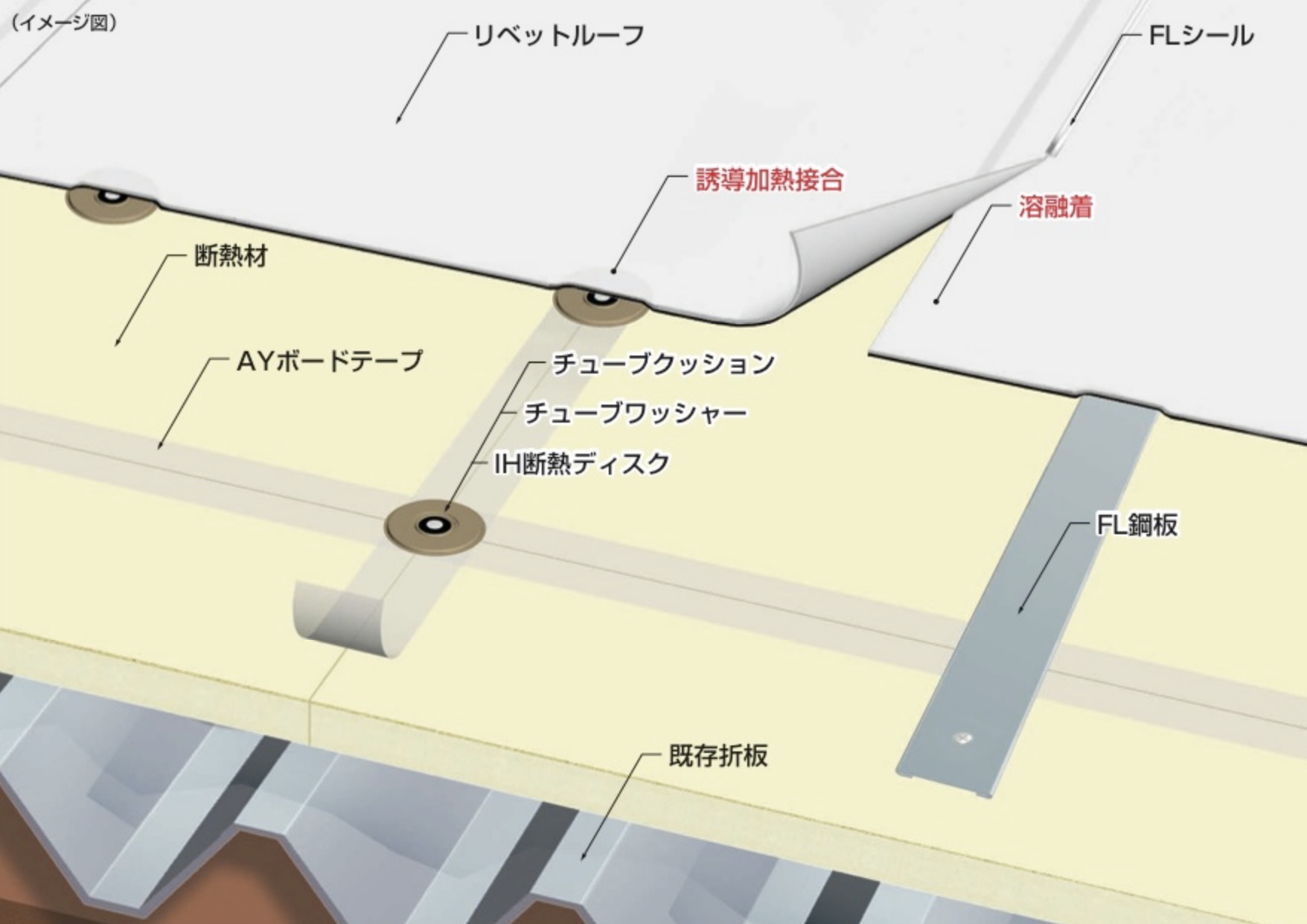

採用された防水仕様(イメージ)

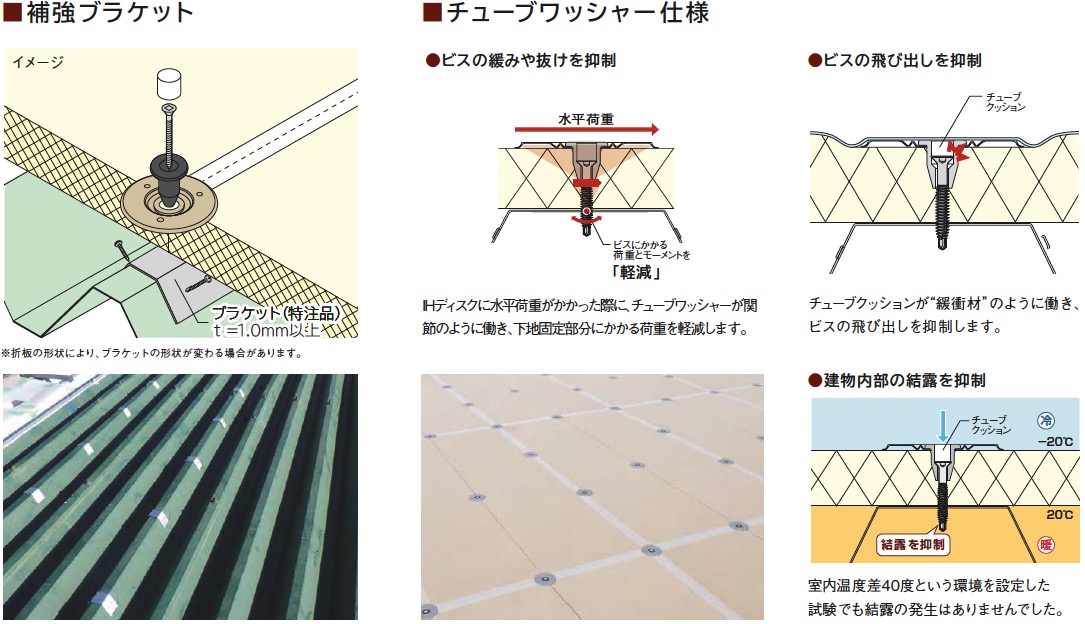

補強ブラケットの設置でアンカーの固定強度を確保。

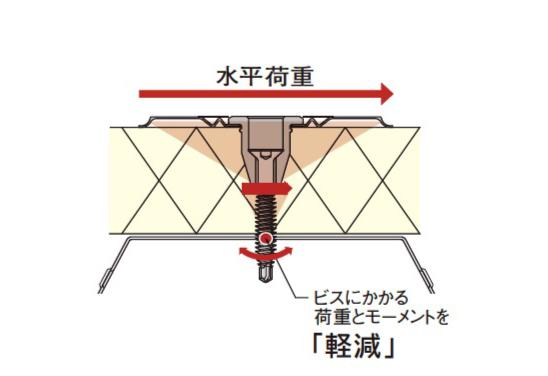

チューブワッシャー仕様でビスにかかる負担を軽減。

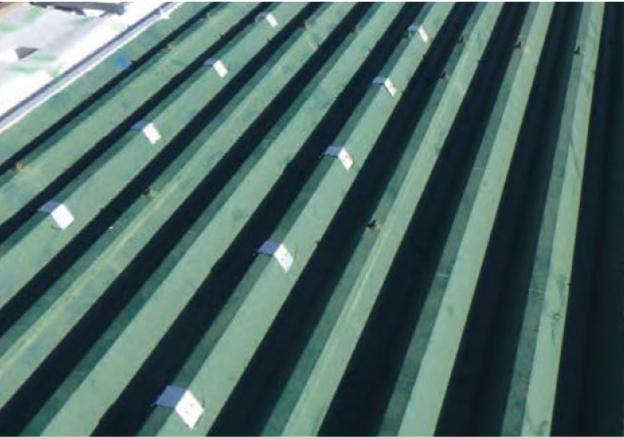

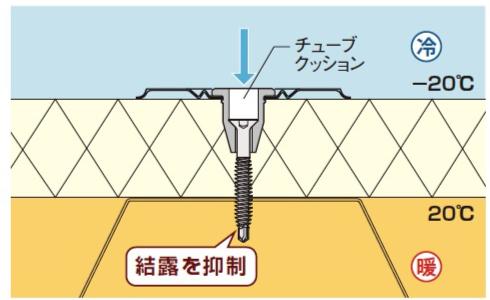

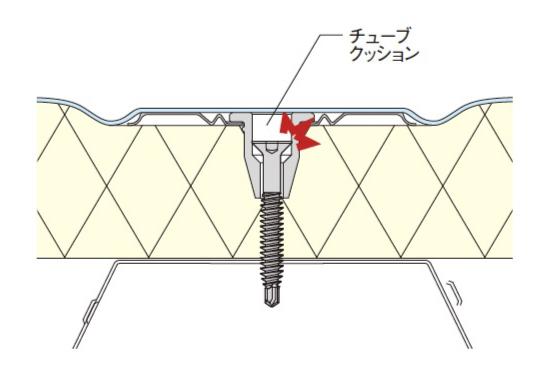

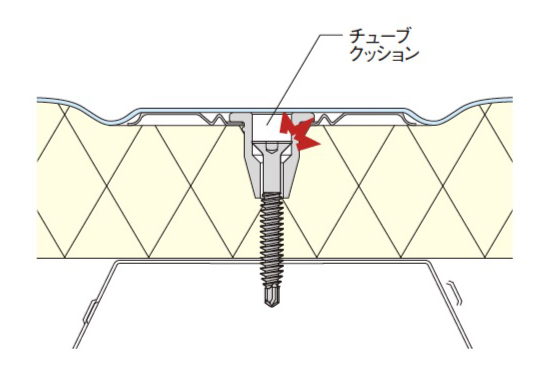

既存の折板屋根に必要な強度を確保するため、補強ブラケットを設置したうえで改修を行いました。LCS-R工法で使用するチューブワッシャー仕様は、ビスにかかる水平方向の負担を軽減し、ビスの緩みや抜けを抑制する効果があります。さらに、ビスの飛び出し防止や結露の抑制にも寄与し、折板屋根改修に求められる性能をバランスよく満たしています。

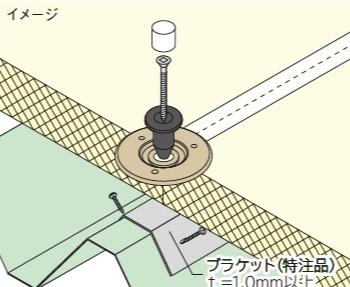

■補強ブラケット

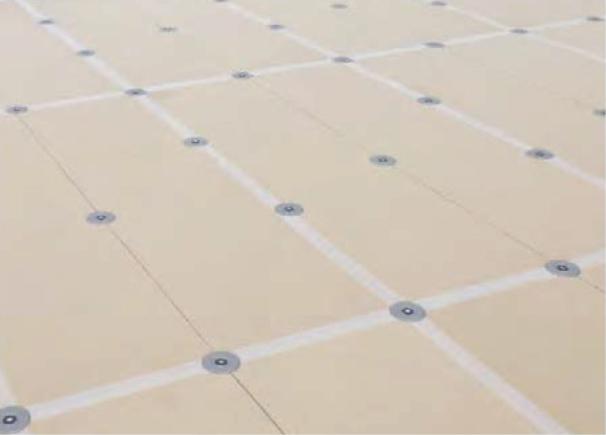

■チューブワッシャー仕様

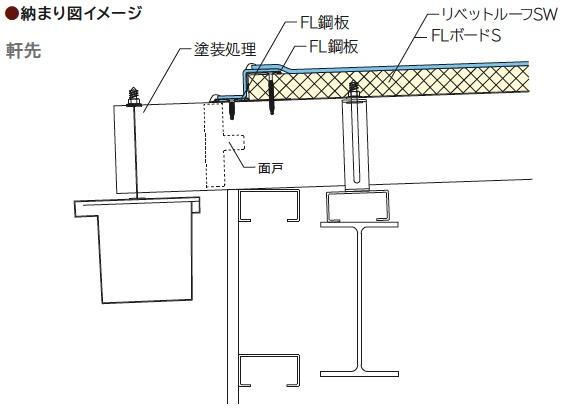

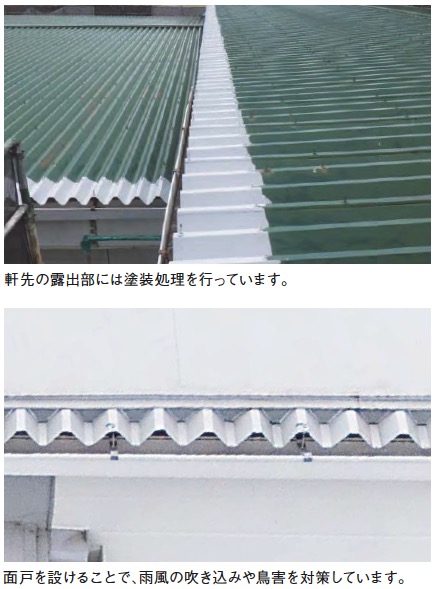

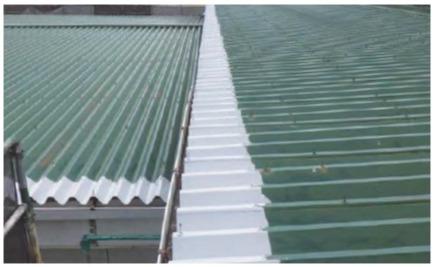

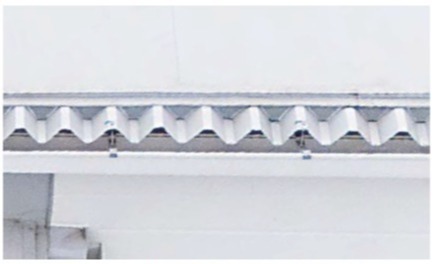

オーバーフローを防ぐ軒先の納まり。

断熱材の設置で屋根面が高くなると、既存の樋では雨水がうまく受けられず、樋を超えて落ちてしまうことがあります。そこで、屋根面と軒先との間に段差を設けることで樋への雨水の流れを緩和しています。
