耐火断熱サンドイッチパネルを用いた防水仕様「NPシステム」に太陽光モジュール設置を行った事例

大正製薬株式会社大阪支店

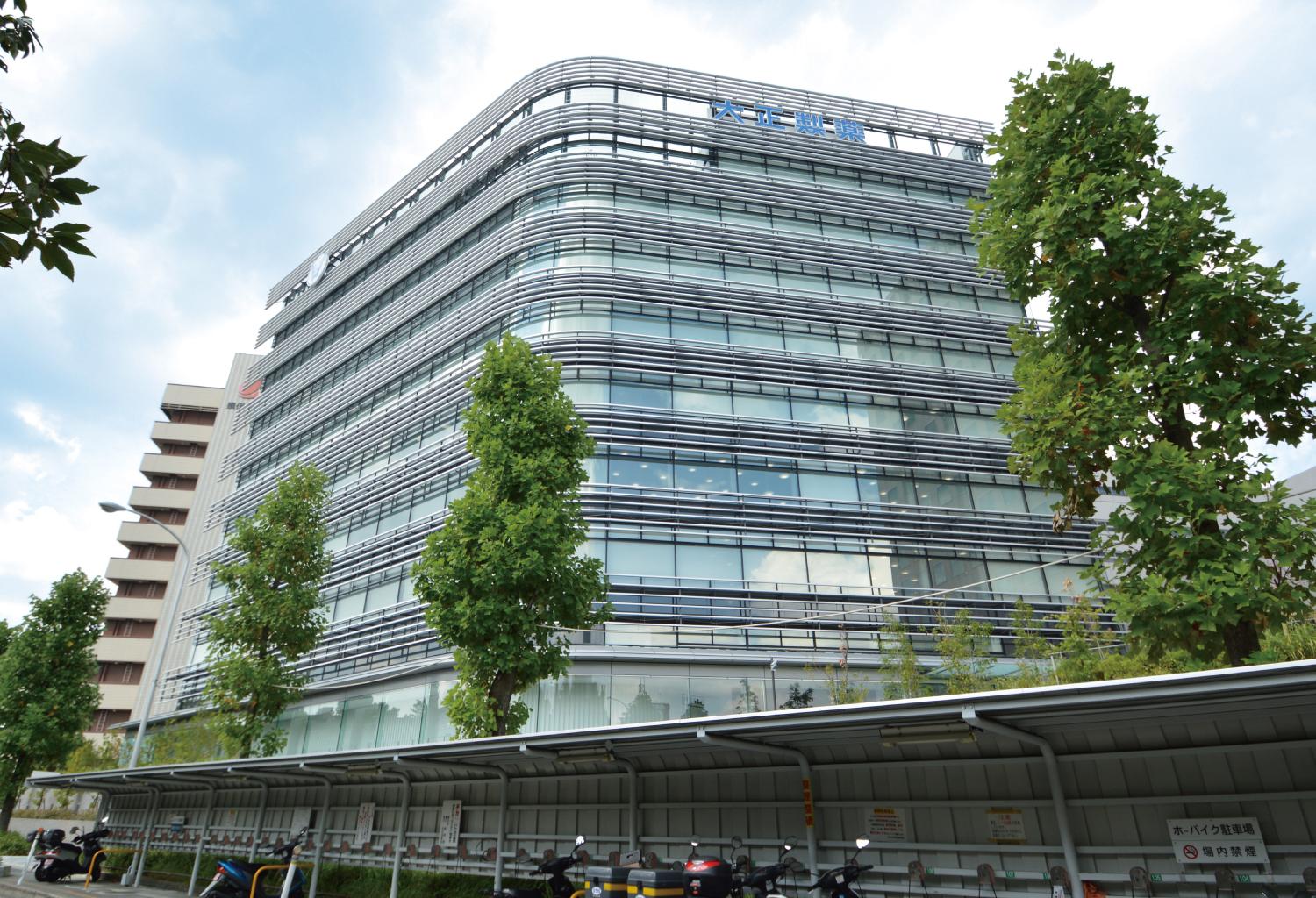

建物の外観

耐火断熱サンドイッチパネルを用いた防水仕様「NPシステム」に太陽光モジュール設置を行った事例

解説

耐火断熱サンドイッチパネルを構造体として、そのうえに防水施工を行う「NPシステム接着工法」が採用されました。
また、前述の防水システム導入とあわせて、「連結ディスクADC」を用いた太陽光固定システム「エネブリッド」も採用されています。
(現場レポート26号に掲載)

サブイメージ

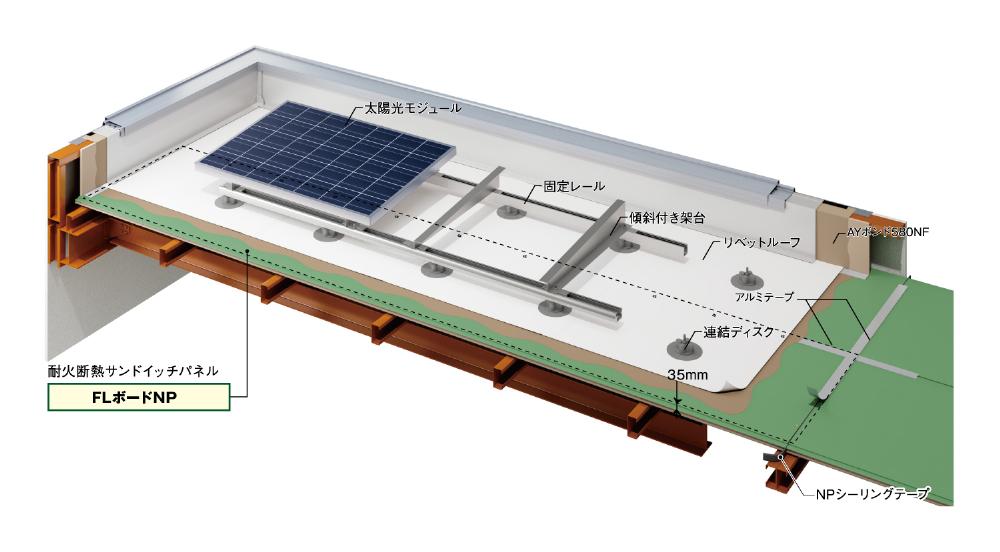

NPシステム接着工法のイメージ図

サブイメージ

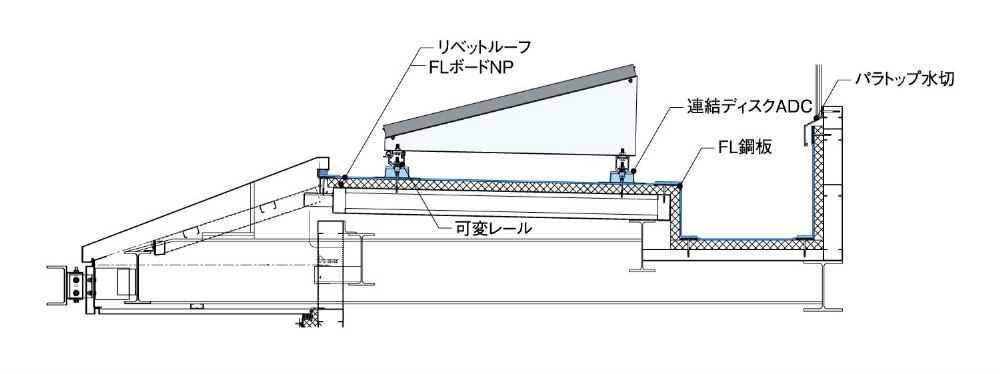

連結ディスクADCが採用され、太陽光モジュール設置も行われました。図は、断面イメージ図です

大正製薬株式会社大阪支店

構造 RC造
所在地 大阪府 豊中市
施主 大正製薬株式会社
設計 株式会社竹中工務店
施工 株式会社竹中工務店
防水施工 フタバ興業株式会社
電気工事 パナソニック環境エンジニアリング株式会社
建物の種類 オフィスビル
新築/改修 新築
施工時期 2012年4月
下地 コンクリート下地(RC/PC/PCaなど)
仕様・規模 NPシステム接着工法
FFD-SGM15NP 約130m2
設置ワット数 10kW
断熱仕様 外断熱工法
シート固定方法 接着
