システム記号 : MIHFD-COOL15NU
非歩行・LCS工法(新築・耐火デッキプレート用仕様)
金属下地(耐火デッキプレート)
非歩行仕様(点検可)
外断熱工法
アンカー固定工法(機械的固定工法)
新築・耐火デッキプレート向け。外断熱仕様のリベットルーフ防水システム

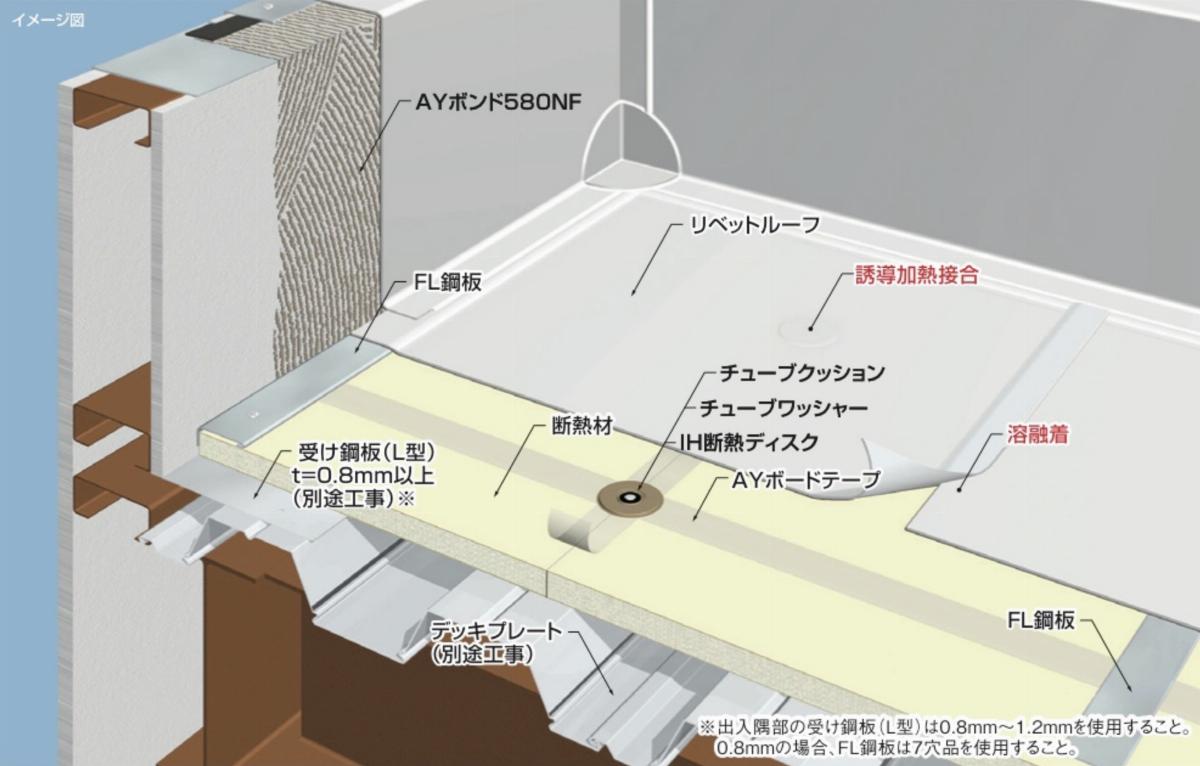

屋根30分耐火認定を取得したデッキプレートを用いた下地に対応した防水システムです。デッキプレート上に断熱材を敷設し、リベットルーフ防水シートを敷き込みます。使用シートは太陽光高反射シート「リベットルーフCOOL」1.5mm。断熱材は、硬質ウレタンフォームの「FLボードNU」です。

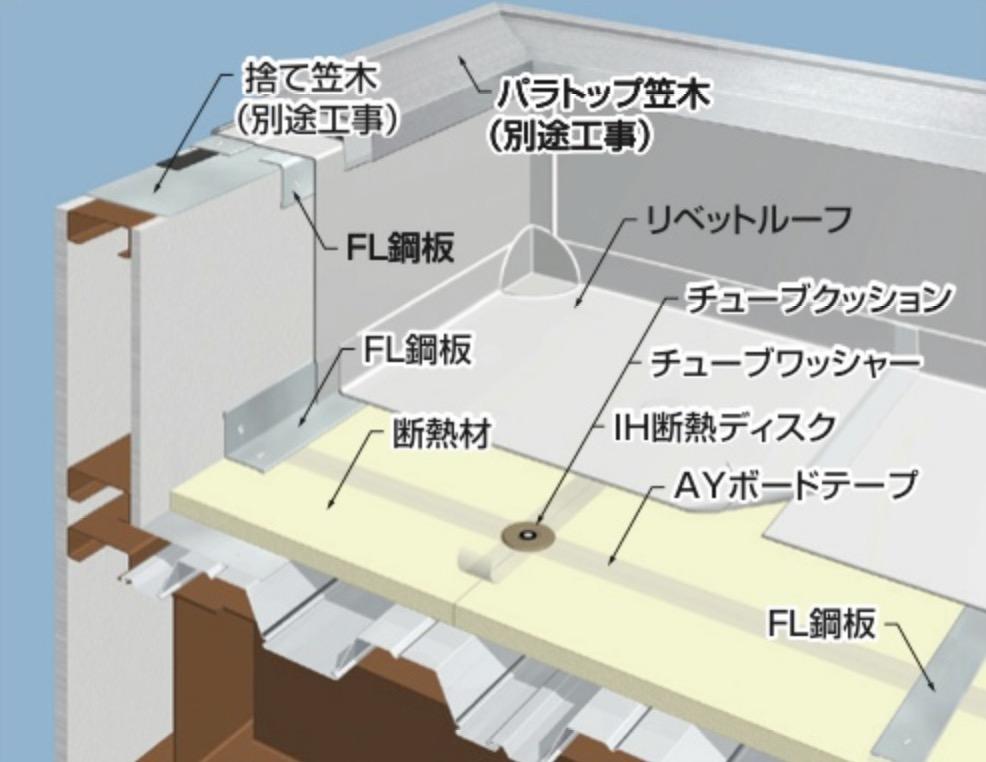

平場部の主要工程(概要)
-
断熱材敷設
-
断熱材目地部処理
-
FL鋼板、IH断熱ディスク固定
-
リベットルーフ敷設
-
リベットルーフとFL鋼板の溶融着接合
-
リベットルーフ相互の接合
-
リベットルーフとIH断熱ディスクの誘導加熱接合
注意事項
・デッキプレート端部(平場周辺部など)およびパラペット天端に、所定の受け鋼板や捨て笠木が固定されていること。
・屋根の出入口付近やタラップの昇降部分付近は、断熱材の沈み込みや踏み抜きの対策が必要な場合がありますので、ご相談ください。
・立上りのボード類、受け鋼板、捨て笠木は別途工事とします。
・デッキプレート端部、突合わせ部などには、遮炎性を満たす処置が必要です(別途工事)。
・風荷重は建物の立地条件、建物高さ、部位や下地によって異なります。条件により標準・強風・超高層仕様を設定しています。強風仕様の場合、LCS接着工法となります。
システム記号 : MIHFD-COOL15NU
仕様の表記について open_in_new非歩行・LCS工法(新築・耐火デッキプレート用仕様)
| 工法 | アンカー固定工法(機械的固定工法) |
|---|---|
| 下地 | 金属下地(耐火デッキプレート) |
| 歩行仕様 | 非歩行仕様(点検可) |
| 断熱工法 | 外断熱工法 |
| 使用シート | リベットルーフCOOL |
| 機能 | 高反射 |
| 防水層の厚み | 1.5mm |
| 新築 / 改修 | 新築 |
| JASS8仕様 | 参考となる仕様(2) |
