システム記号 : MIH-HP20NUV
歩行・アンカー固定断熱工法
RC・PC・PCa
歩行仕様
外断熱工法
アンカー固定工法(機械的固定工法)
「AYパネルV」を用いて、歩行用途に応える。高耐久シート「リベットルーフHP」を採用した外断熱仕様の防水システム

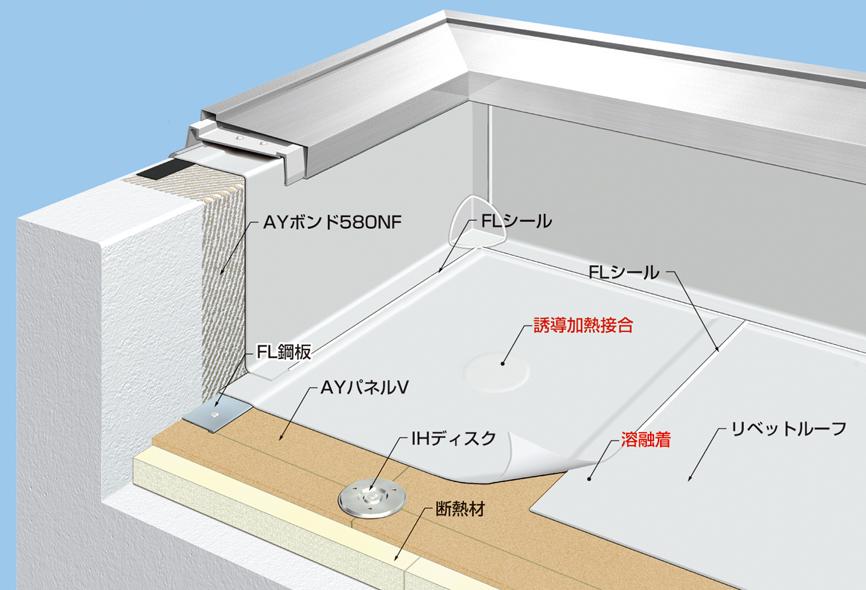

硬質ウレタンフォームの断熱材「FLボードNU」に歩行用パネル「AYパネルV」を敷設。高耐久シート「リベットルーフHP」を用いた歩行仕様となる防水システムです。

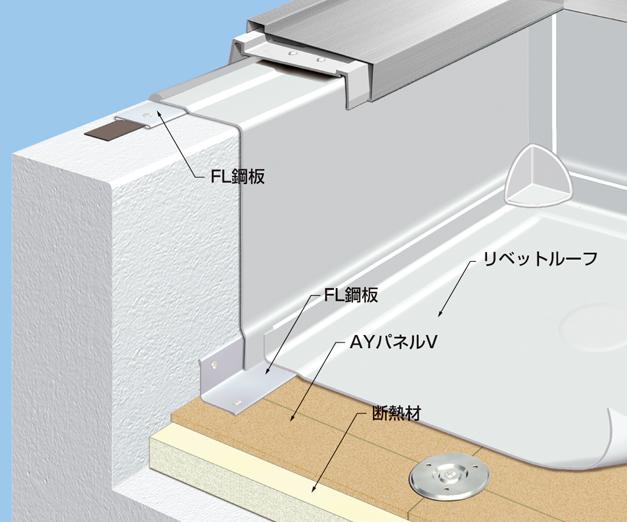

平場部の主要工程(概要)
-
断熱材敷設
-
歩行用パネルの敷設
-
FL鋼板、IHディスク固定
-
リベットルーフ敷設
-
リベットルーフとFL鋼板の溶着接合
-
リベットルーフ相互の接合(溶融着)
-
リベットルーフとIHディスクの誘導加熱接合
注意事項
・建物の高さ、部位、立地条件などによって変化する風荷重に応じて、耐風圧仕様を設定しています。条件によっては本システムを採用いただけない場合もあります。
・リベットルーフの固定にFL鋼板を併用する仕様もあります。
・既存下地と断熱材の間に防湿フィルムを敷き込む場合があります。
システム記号 : MIH-HP20NUV
仕様の表記について open_in_new歩行・アンカー固定断熱工法
| 工法 | アンカー固定工法(機械的固定工法) |
|---|---|
| 下地 | RC・PC・PCa |
| 歩行仕様 | 歩行仕様 |
| 断熱工法 | 外断熱工法 |
| 使用シート | リベットルーフHP |
| 機能 | 高耐久 |
| 防水層の厚み | 2.0mm |
| 新築 / 改修 | 新築, 改修 |
| 国交省仕様 | SI-M2相当 |
| JASS8仕様 | S-PMT |
※相当とは、当該仕様と同等の水準を有する防水システムであることを示します。
