システム記号 : F-HP20NUV
歩行・接着断熱工法
RC・PC・PCa
歩行仕様
外断熱工法
接着工法

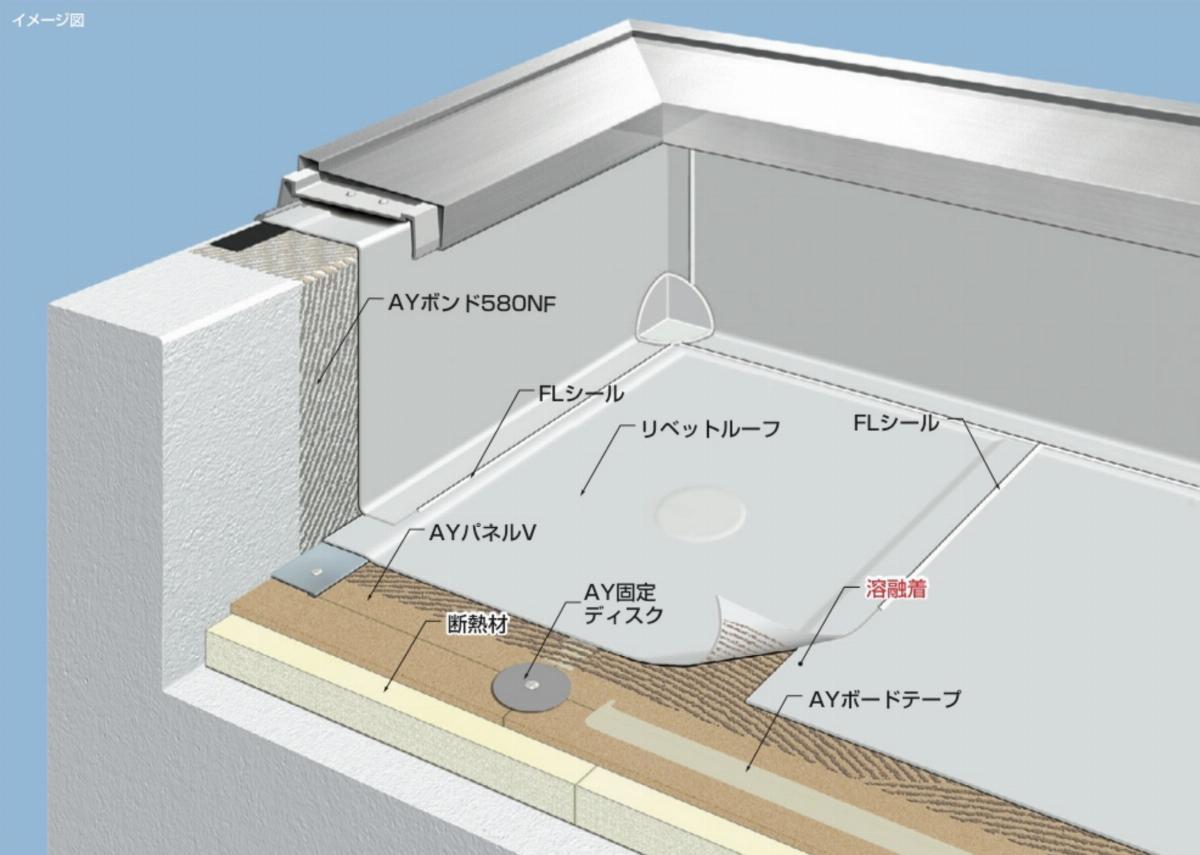

AYパネルVを用いた歩行仕様の接着断熱工法
硬質ウレタンフォームを敷設後、歩行用パネルである「AYパネルV」を設置しAY固定ディスクで固定し、リベットルーフ防水層を構築します。使用するシートは高耐久グレードのリベットルーフHPです。※使用シートは歩行用途のため、2.0mmに限定されます
平場部の主要工程(概要)
-
断熱材敷設
-

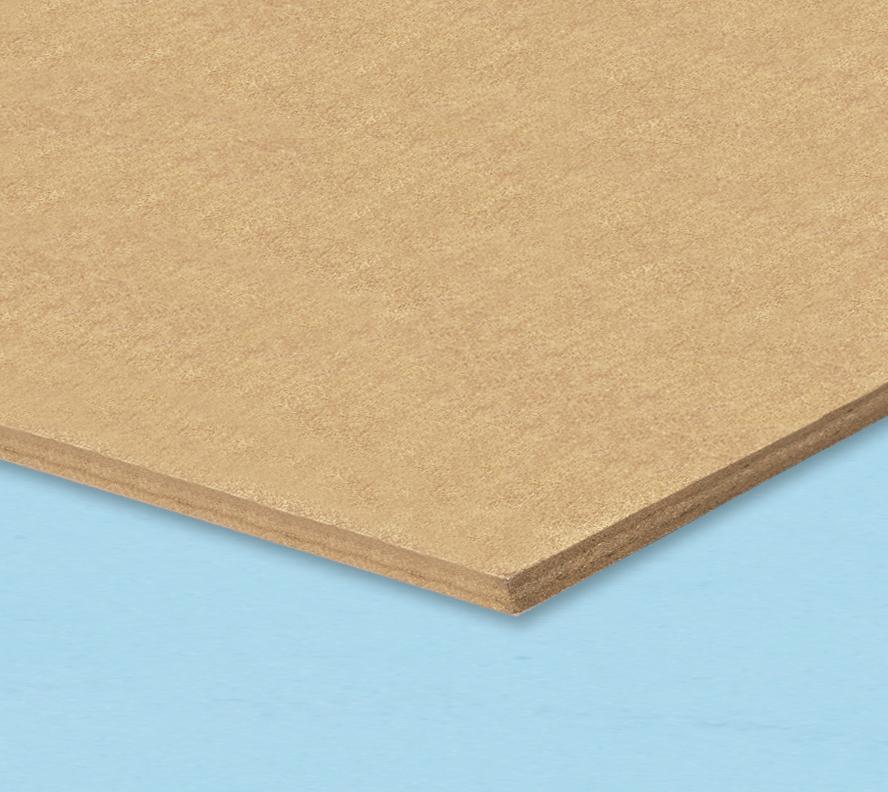

歩行用パネルの敷設
-
固定用金具の設置・固定
-
接着剤の塗布（AYパネルVの表面）
-
接着剤の塗布（リベットルーフ裏面）
-
リベットルーフ敷設
-
リベットルーフとFL鋼板の溶着接合
-
リベットルーフ相互の接合
注意事項
・風荷重は建物の立地条件、建物高さ、部位や下地によって異なります。条件によっては本システムを採用いただけない場合があります。
・リベットルーフの固定（平場）に、FL鋼板を併用する仕様もあります。
・既存下地（保護コンクリート、既存防水層など）と断熱材との間に防湿フィルムを敷き込む場合があります。
・PC・PCa下地の場合、ディスク類を固定するアンカーと鋼線が干渉しないようにご注意ください。施工条件によっては、本システムを採用いただけない場合があります。
システム記号 : F-HP20NUV
仕様の表記について open_in_new歩行・接着断熱工法
| 工法 | 接着工法 |
|---|---|
| 下地 | RC・PC・PCa |
| 歩行仕様 | 歩行仕様 |
| 断熱工法 | 外断熱工法 |
| 使用シート | リベットルーフHP |
| 機能 | 高耐久 |
| 防水層の厚み | 2.0mm |
| 新築 / 改修 | 新築, 改修 |
| 国交省仕様 | SI-F2相当 |
| JASS8仕様 | S-PFT相当 |
仕様についての表記中、「相当」とあるのは当該仕様と同等の水準を有する防水システムであることを指します。
