システム記号 : MIH-SGM20NU
非歩行・アンカー固定断熱工法
RC・PC・PCa
非歩行仕様(点検可)
外断熱工法
アンカー固定工法(機械的固定工法)

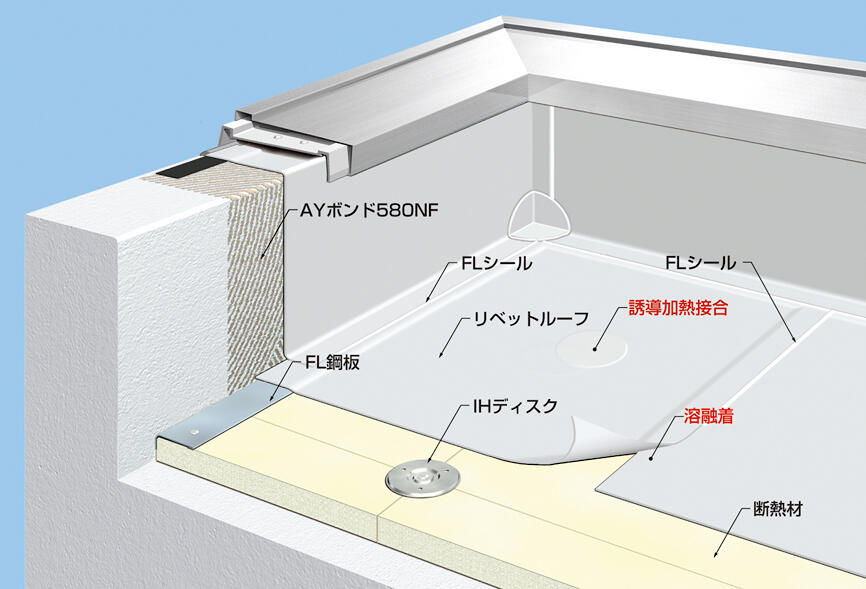

面材付き硬質ウレタンフォームを用いた外断熱仕様の防水システム
絶縁シート機能付き断熱材「FLボードNU」(硬質ウレタンフォーム)を採用した外断熱仕様の防水システムです。使用シートはリベットルーフSGMの2.0mm。ガラスクロス層を積層しており、寸法安定性に優れています。

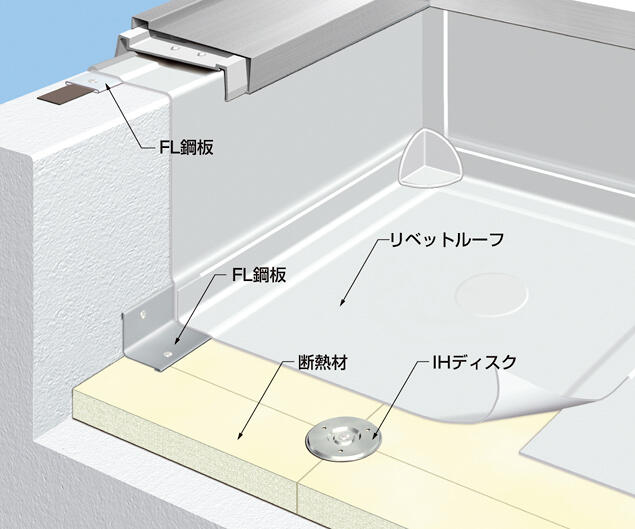

平場部の工程(概要)
-
断熱材敷設(必要に応じ、絶縁シート、防湿フィルム敷設)
-
FL鋼板、IHディスク固定
-
リベットルーフ敷設
-
リベットルーフとFL鋼板の溶着接合
-
リベットルーフ相互の接合(溶融着)
-
リベットルーフとIHディスクの誘導加熱接合
注意事項
●建物の高さ、部位、立地条件などによって変化する風荷重に応じて、耐風圧仕様を設定しています。
●断熱材の厚さが50mmを超える場合はご相談ください。
●リベットルーフの固定にFL鋼板を併用する仕様もあります。
●ディスクの後付け工法もあります。
●既存下地と断熱材の間に防湿フィルムを敷き込む場合があります。
●シート厚さ2.0mmを使用していますが、非歩行仕様(点検可)です。
システム記号 : MIH-SGM20NU
仕様の表記について open_in_new非歩行・アンカー固定断熱工法
| 工法 | アンカー固定工法(機械的固定工法) |
|---|---|
| 下地 | RC・PC・PCa |
| 歩行仕様 | 非歩行仕様(点検可) |
| 断熱工法 | 外断熱工法 |
| 使用シート | リベットルーフSGM |
| 防水層の厚み | 2.0mm |
| 新築 / 改修 | 新築, 改修 |
| 国交省仕様 | SI-M2 |
| JASS8仕様 | S-PMT |
SI-M2仕様は防湿フィルム敷設が必要。JASS8仕様は防湿フィルム敷設の必要な場合があります。
