東京医科歯科大学

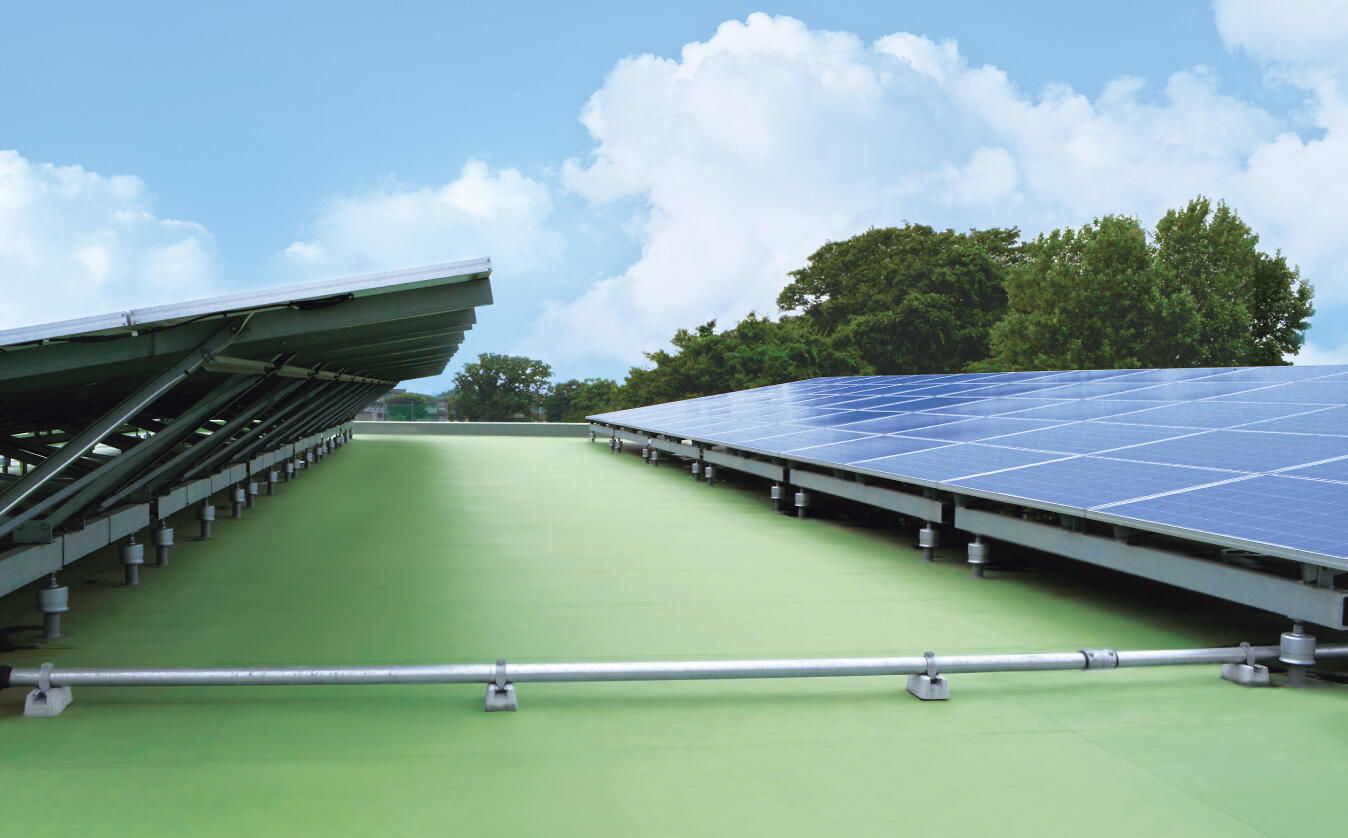

防水改修と太陽光設置を同時に行った事例

採用理由

既存防水層が塩ビシート防水。アンカー固定断熱工法の物件でした。防水改修と太陽光設置をスムーズに行え、軽量性とともに優れた防水機能を有する点が評価されて「グリッドベースM」が採用されました。

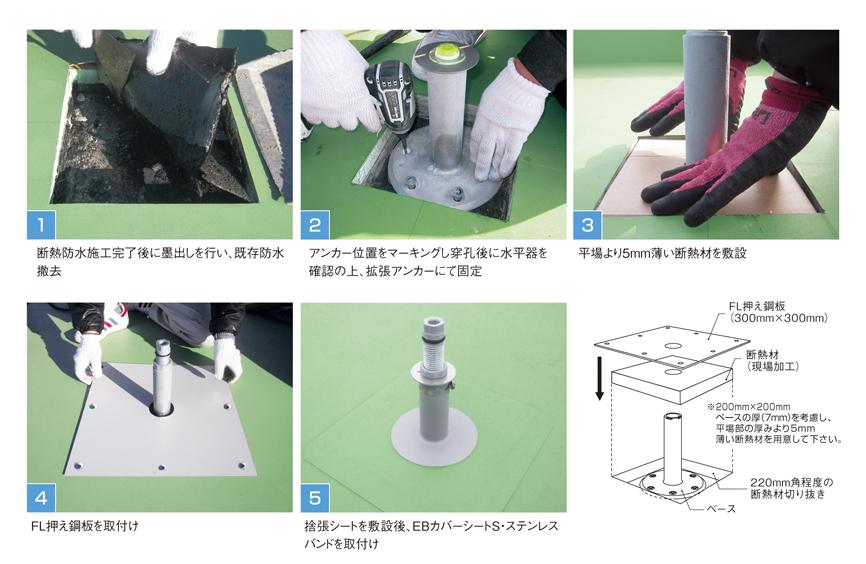

グリッドベースMは、断熱改修工法にも対応する製品設計となっています。本事例では、リベットルーフの「アンカー固定断熱工法」仕様を施工後、グリッドベースMの設置を行いました。
（現場レポート28号に掲載）

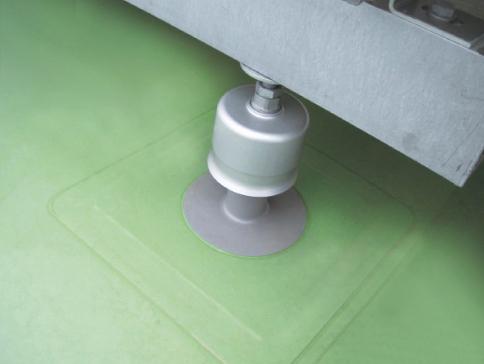

グリッドベースM設置部分

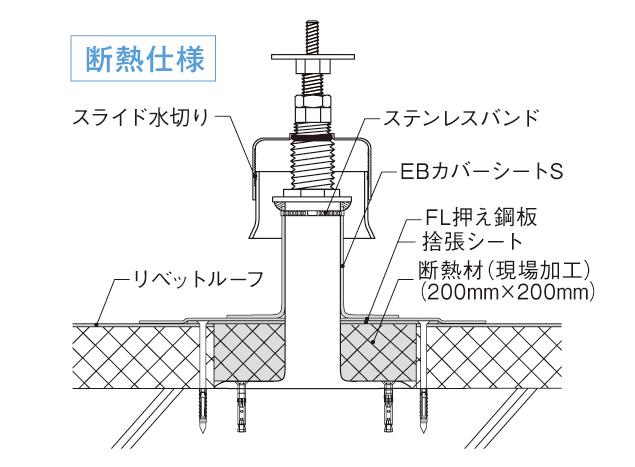

グリッドベースM設置部分の断面イメージ図

※設置条件によっては5段設置が可能です

構造	RC造
所在地	千葉県市川市
施主	国立大学法人東京医科歯科大学
設計	国立大学法人東京医科歯科大学
施工	第一セントラル設備株式会社
防水施工	アーキ・ヤマイチ株式会社
電気工事	第一セントラル設備株式会社
建物の種類	学校教育施設
新築／改修	改修
施工時期	2013年3月
下地	コンクリート下地(RC/PC/PCaなど)
仕様・規模	アンカー固定断熱工法 MIH-SGM15S 約420m2 グリッドベースM　60個設置ワット数　29.4kW
断熱仕様	外断熱工法
シート固定方法	アンカー固定
