施工事例

KIO防水改修他工事

  • 種別 シート防水 / 太陽光
  • 下地 金属下地(折板/耐火デッキプレート/瓦棒屋根など)

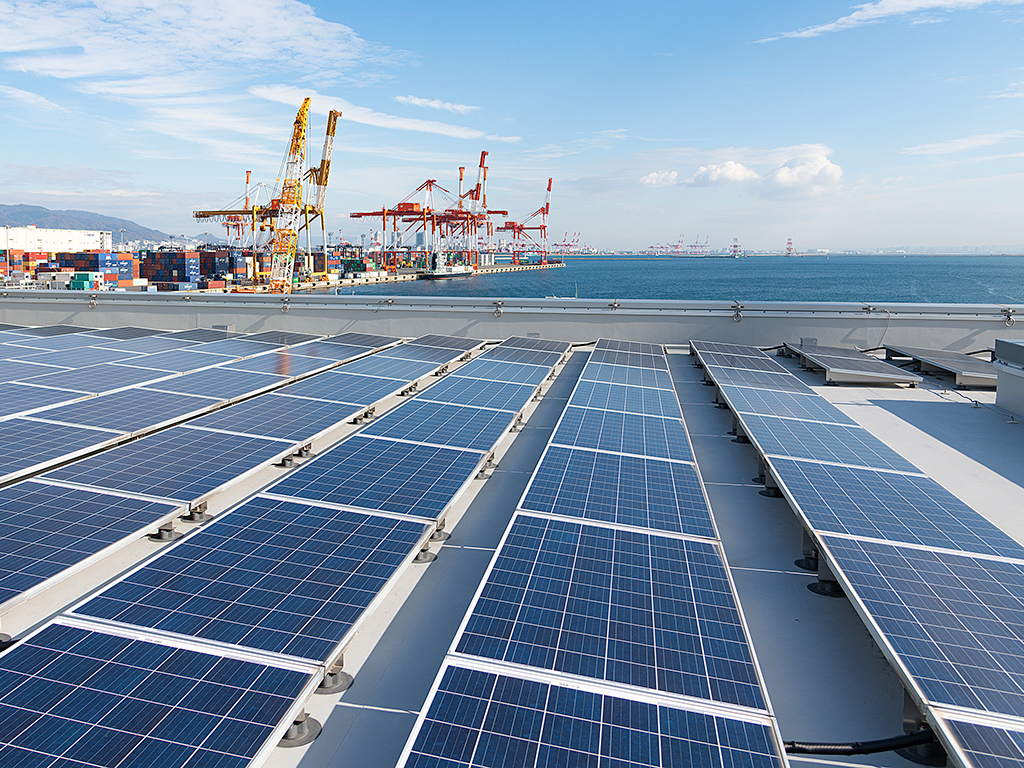

リベットルーフ防水+EBディスク仕様が水密性の確保と強風への備えを両立。

解説

本事例では、大型台風の直撃を受けても、太陽光モジュールや防水層が飛散しないような仕様が求められました。そこで、屋根全体をリベットルーフ防水システム「強風仕様」で改修。IHディスクを密にする事で、下地とリベットルーフを強固にファスニングしています。次に、防水一体型基礎「連結ディスクADC」を使用した「EBディスク仕様」で太陽光パネル用架台基礎を躯体に対して強固に固定。確かな水密性と固定強度の確保を両立できる「EBディスク仕様」が評価され採用にいたりました。
(現場レポート33号に掲載)

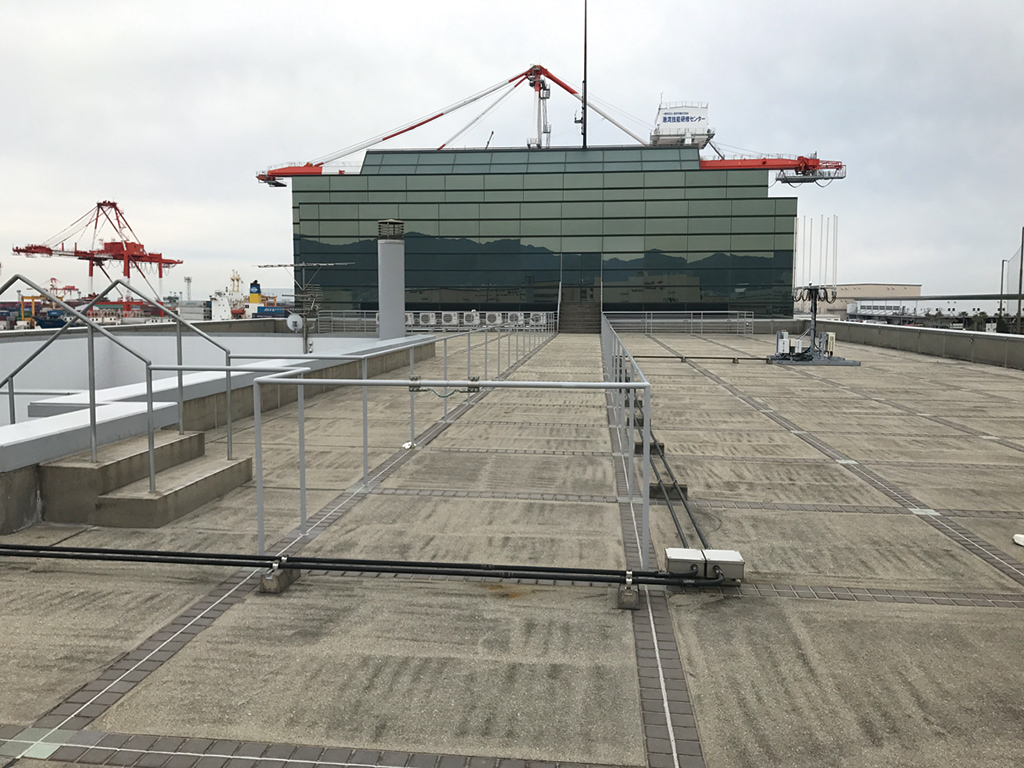

  • 施工前

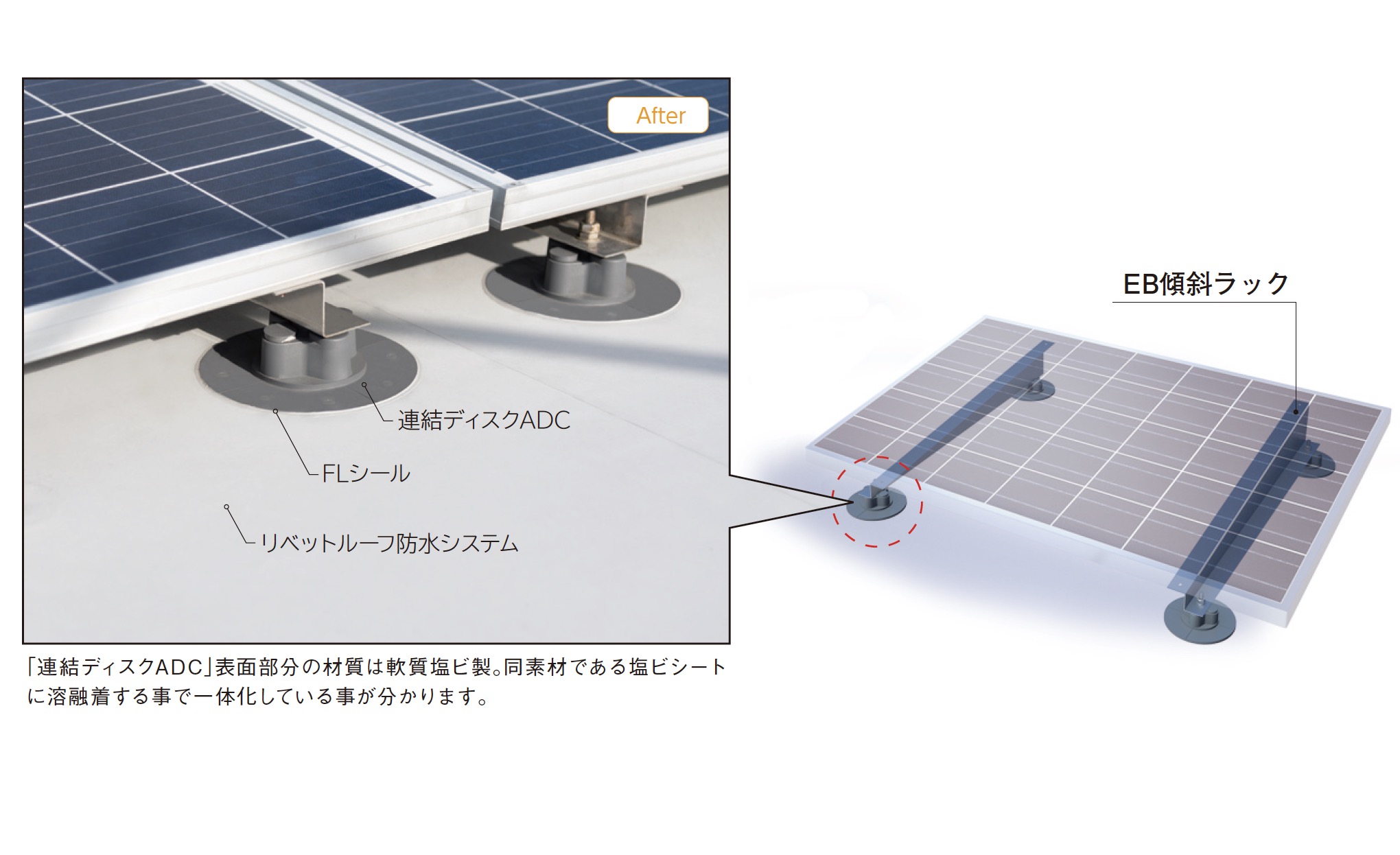

  • 「連結ディスクADC」表面部分の材質は軟質塩ビ製。同素材である塩ビシートに溶融着する事で一体化している事が分かります。
  • パラペットの高さより低く納まるため、高さ制限のある屋根への太陽光設置に貢献します。

事例詳細

件名 KIO防水改修他工事
構造 S造
施主 神戸すまいまちづくり公社
施工 菱神テクニカ株式会社
販売代理店 アーキ・ヤマイチ株式会
建物の種類 倉庫・物流施設
下地 金属下地(折板/耐火デッキプレート/瓦棒屋根など)
所在地 兵庫県 神戸市
仕様・規模 アンカー固定工法
MIH-SW15:2,300㎡
連結ディスクADC直付仕様
1段5°勾配
施工時期 R1.7~R1.9
新築/改修 改修
シート固定方法 アンカー固定
