施工事例

中部大学19号館エコキャンパス

  • 種別 太陽光
  • 下地 金属下地(折板/耐火デッキプレート/瓦棒屋根など)

■ 写真について

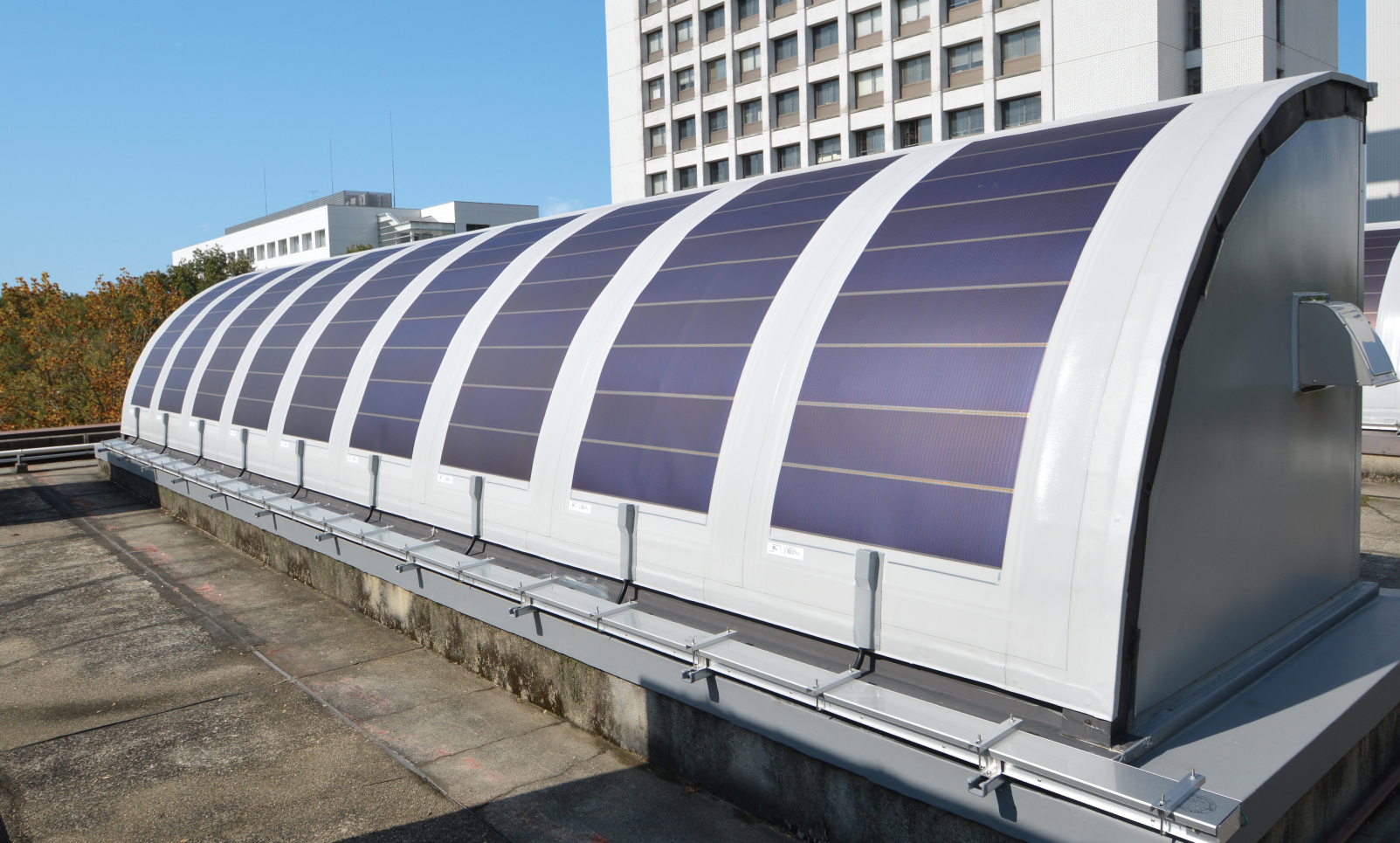

ボールト状の明かりとり7カ所に「リベットルーフソーラーシート」を設置

ボールト状の屋根に「リベットルーフソーラーシート」を設置した事例

解説

屋上にあるボールト状の明かりとり部分に、防水シート一体型薄膜モジュール「リベットルーフソーラーシート」が設置されました。

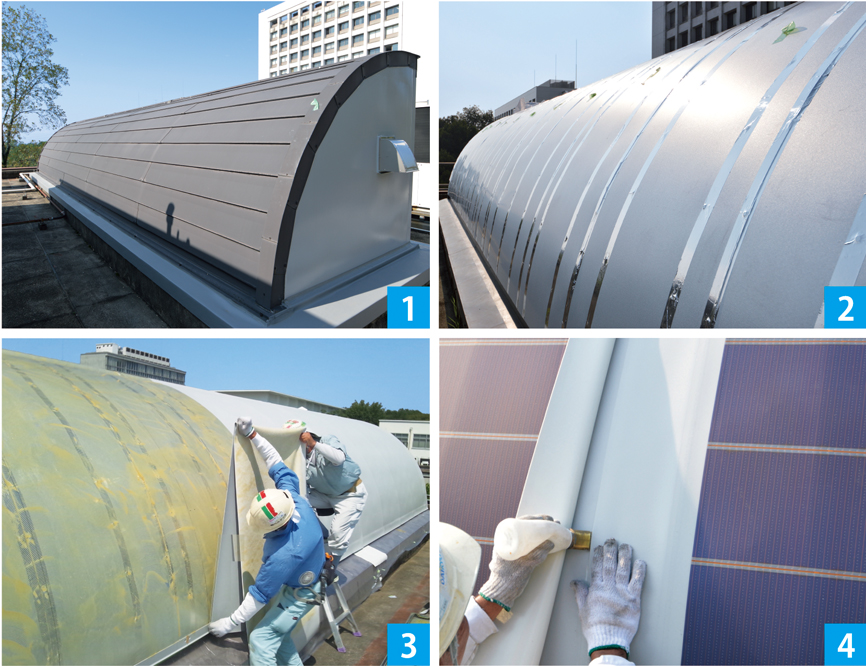

既存屋根部分に鉄板を用いて段差をなくし、リベットルーフ防水シートを接着固定。その後、リベットルーフソーラーシートを溶着固定し施工しました。

設置に当たっては、発電量のシュミレーションも実施。
30度設置を100%とした場合、ボールト状の屋根に設置した場合、約90%の発電量という結果を得ました(シュミレーションソフト「ソーラープロ」で検証)。
(現場レポート27号に掲載)

関連システム

使用製品

事例詳細

件名 中部大学19号館エコキャンパス
構造 S造
施主 中部大学
施工 高砂熱学工業株式会社
建物の種類 学校教育施設
下地 金属下地(折板/耐火デッキプレート/瓦棒屋根など)
所在地 愛知県 春日井市
仕様・規模 接着工法
F-SGM15 約210m2
リベットルーフソーラーシート 63枚
設置ワット数 6.4kW
設計・監理 中部大学
施工時期 2013年7月
新築/改修 改修
断熱工法 非断熱工法
防水施工 東海物産株式会社
シート固定方法 接着
