システム記号 : MIH-COOL20SV

歩行・アンカー固定断熱工法

  • 歩行仕様
  • 外断熱工法

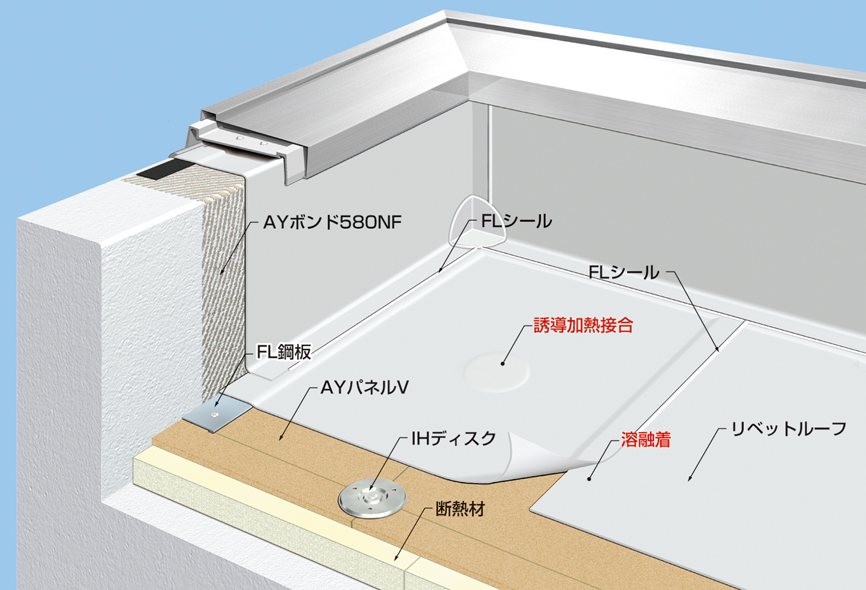

※防水システムイメージ図

「AYパネルV」を用いて、歩行用途に応える。高反射シート「リベットルーフCOOL」を採用した外断熱仕様の防水システム

ポリスチレンフォームの断熱材に歩行用パネル「AYパネルV」を敷設。太陽光高反射シート「リベットルーフCOOL」を用いた歩行仕様となる防水システムです。

下地 RC・PC・PCa
使用シート リベットルーフCOOL
機能 高反射

工程

平場部の主要工程(概要)

  • 断熱材敷設
  • 歩行用パネルの敷設
  • FL鋼板、IHディスク固定
  • リベットルーフ敷設
  • リベットルーフとFL鋼板の溶着接合
  • リベットルーフ相互の接合(溶融着)
  • リベットルーフとIHディスクの誘導加熱接合

注意事項

・建物の高さ、部位、立地条件などによって変化する風荷重に応じて、耐風圧仕様を設定しています。条件によっては本システムを採用いただけない場合もあります。
・リベットルーフの固定にFL鋼板を併用する仕様もあります。
・既存下地と断熱材の間に防湿フィルムを敷き込む場合があります。

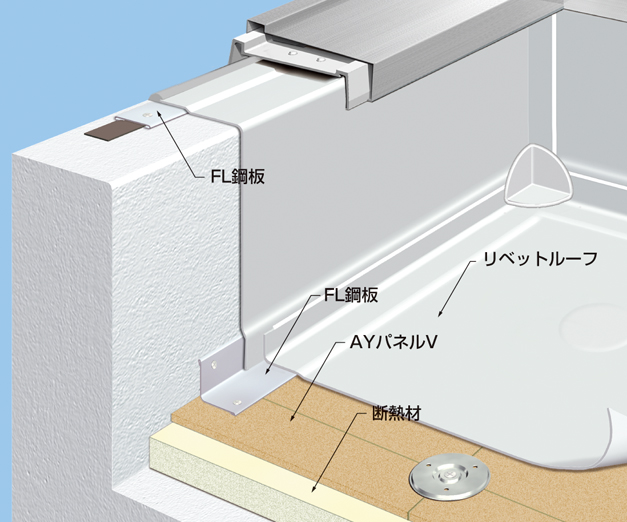

※立上り部アンカー固定工法の場合のシステムイメージ図※図は一例です。パラペットの形状などにより、他の納め方をご提案させていただく場合があります。

システム仕様

システム名称 歩行・アンカー固定断熱工法
工法 アンカー固定工法(機械的固定工法)
使用シート リベットルーフCOOL
断熱工法 外断熱工法
歩行仕様 歩行仕様
日本建築学会JASS8仕様 S-PMT相当
システム記号 MIH-COOL20SV
下地 RC・PC・PCa
機能 高反射
防水層の厚み 2.0mm
新築/改修 新築 改修
公共建築(改修含む)
工事標準仕様書仕様
SI-M2相当

※相当とは、当該仕様と同等の水準を有する防水システムであることを示します。
